高周波信号などの大容量・高速伝送に対応する多層基板材料。
低誘電率・低誘電正接に加え高耐熱性、高信頼性を有しています。
電子回路基板材料
- 超低伝送損失・高耐熱多層基板材料 MEGTRON8S, MEGTRON8 R-579YS(U), R-579YS(N) / R-5795S(U), R-5795S(N) R-579Y(U), R-579Y(N) / R-5795(U), R-5795(N)
- 超低伝送損失・高耐熱多層基板材料 MEGTRON7 R-578Y(N), R-578Y(GN), R-578Y(GE), R-578Y(R) / R-5785(N), R-5785(GN), R-5785(GE), R-5785(R)
- 超低伝送損失・高耐熱多層基板材料 MEGTRON6 R-5775(N), R-5775(K), R-5775(G), R-5775(S), R-5775(R)
- 低伝送損失・高耐熱多層基板材料 MEGTRON4S, MEGTRON4 R-5725S, R-5725
- 低伝送損失・高耐熱多層基板材料 MEGTRON M R-5735
- ハロゲンフリー低伝送損失・高耐熱多層基板材料 Halogen-free MEGTRON2 R-1577
- 既存品番と新規品番にて、一部、UL認証項目の内容について差異がある場合がございます。
詳細は担当営業もしくはこちらのフォームからお問い合わせください。
品番末尾の( )カッコ内の文字は当社における識別区分であり、UL認証の登録をしている品番には含まれておりません。
商品紹介動画

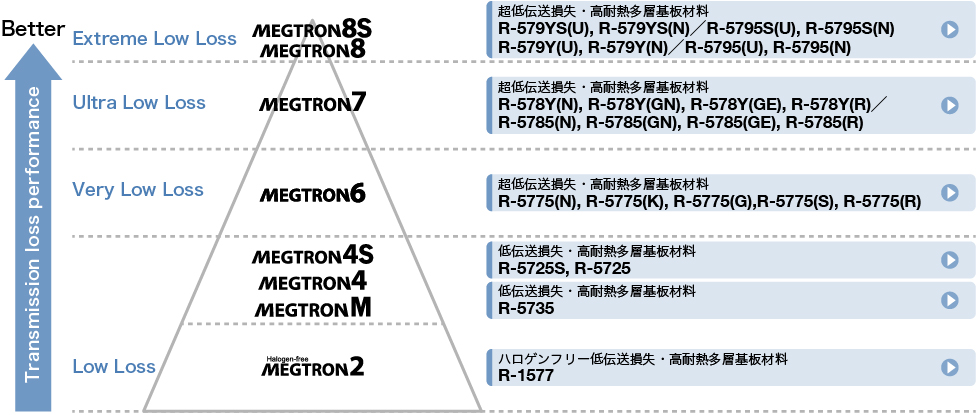

伝送損失パフォーマンス（MEGTRONシリーズ）
ラインアップ(伝送損失比較)
一般特性
| 項 目 | ガラス転移 温度 (Tg) | 熱膨張係数 (厚さ方向) | T288(銅付) | 比誘電率 (Dk) | 誘電正接 (Df) | 銅箔引き 剥がし強さ | ||
| α1 | α2 | @12-14GHz | 1oz (35μm) | |||||
| 試験方法 | DSC | IPC-TM-650 2.4.24 | IPC-TM-650 2.4.24.1 | 平衡型円板共振器法 | IPC-TM-650 2.4.8 | |||
| 条 件 | A | A | A | C-24/23/50 | A | |||
| 単 位 | °C | ppm/°C | 分 | － | kN/m | |||
| MEGTRON8S | R-579YS(U) R-5795S(U) | 220※¹ | 35 | 240 | >120 | 3.19 [@14GHz] | 0.0012 [@14GHz] | 0.7 (H-VLP3銅箔) |
| R-579YS(N) R-5795S(N) | 220※¹ | 35 | 240 | >120 | 3.22 [@14GHz] | 0.0015 [@14GHz] | 0.7 (H-VLP3銅箔) | |
| MEGTRON8 | R-579Y(U) R-5795(U) | 220※¹ | 50 | 270 | >120 | 3.08 [@14GHz] | 0.0012 [@14GHz] | 0.7 (H-VLP3銅箔) |
| R-579Y(N) R-5795(N) | 220※¹ | 50 | 270 | >120 | 3.13 [@14GHz] | 0.0016 [@14GHz] | 0.7 (H-VLP3銅箔) | |
| MEGTRON7 | R-578Y(N) R-5785(N) | 200 | 42 | 280 | >120 | 3.31 [@14GHz] | 0.0023 [@14GHz] | 0.8 (H-VLP銅箔) |
| R-578Y(GN) R-5785(GN) | 200 | 42 | 280 | >120 | 3.31 [@14GHz] | 0.0023 [@14GHz] | 0.8 (H-VLP2銅箔) | |
| R-578Y(GE) R-5785(GE) | 200 | 42 | 280 | >120 | 3.60 [@13GHz] | 0.0034 [@13GHz] | 0.8 (H-VLP2銅箔) | |
| R-578Y(R) R-5785(R) | 200 | 42 | 280 | >120 | 3.31 [@14GHz] | 0.0023 [@14GHz] | 0.8※² (抵抗内蔵銅箔) | |
| MEGTRON6 | R-5775(N) | 185 | 45 | 260 | >120 | 3.34 [@13GHz] | 0.0037 [@13GHz] | 0.8 (H-VLP銅箔) |
| R-5775(K) R-5775(G) | 185 | 45 | 260 | >120 | 3.62 [@13GHz] | 0.0046 [@13GHz] | 0.8 (H-VLP銅箔) | |
| R-5775(S) | 185 | 45 | 260 | >120 | 3.34 [@13GHz] | 0.0037 [@13GHz] | 0.8※² (抵抗内蔵銅箔) | |
| R-5775(R) | 185 | 45 | 260 | >120 | 3.62 [@13GHz] | 0.0046 [@13GHz] | 0.8※² (抵抗内蔵銅箔) | |
| MEGTRON4 | R-5725 | 176 | 35 | 265 | 30 | 3.68 [@13GHz] | 0.0074 [@13GHz] | 1.2 (ST銅箔) |
| MEGTRON4S | R-5725S | 200 | 32 | 250 | 50 | 3.8 [@10GHz]※³ | 0.007 [@10GHz]※³ | 1.4 (ST銅箔) |
| MEGTRON M | R-5735 | 195 | 31 | 240 | 35 | 3.75 [@13GHz] | 0.0087 [@13GHz] | 1.3 (ST銅箔) |
| Halogen-free MEGTRON2 | R-1577 | 170 | 34 | 200 | 25 | 4.0 [@10GHz]※³ | 0.013 [@10GHz]※³ | 1.3 (ST銅箔) |
MEGTRON8, MEGTRON7, MEGTRON6, Halogen-free MEGTRON6の試験片の厚さは0.75mmです。その他の試験片の厚さは0.8mmです。
※1 試験方法：DMA
※2 抵抗内蔵銅箔 1/2oz (18μm)
※3 [@10GHz] 試験方法：IPC-TM-650 2.5.5.5
当社のハロゲンフリー材料は、JPCA-ES-01-2003の定義に拠るものです。
含有率が塩素(Cl):0.09wt％(900ppm)以下、臭素(Br):0.09wt％(900ppm)以下、 塩素(Cl)+臭素(Br):0.15wt％(1500ppm)以下
上記データは当社測定による代表値であり、保証値ではありません。
