ノートPC小型化に向けた入力コンデンサ選定：POSCAPを用いた員数削減の評価手法
公開日 ：2026-3-24
ノートパソコンは年々薄型・小型化が進み、搭載する電子部品にもさらなる小型・低背化が要求されています。限られた実装面積の中で、効率よく入力コンデンサを配置しなければなりません。
本記事では、入力コンデンサの選定や個数を検討するエンジニアに向けて、「入力電流の振る舞い（追従性）」に着目した新しい入力コンデンサの評価手法を提案します。
ノートパソコンは年々薄型・小型化が進み、高性能化と長時間駆動も求められています。そのため、搭載する電子部品にもさらなる小型・低背化が要求され、電源回路の設計者は限られた基板スペースで十分な性能を発揮する部品選定に頭を悩ませています。
限られた実装面積の中で、特にスペースを占有しやすいのが入力コンデンサです。しかし、安易なコンデンサの削減は電源動作の不安定化やEMI（ノイズ）の悪化を招くリスクがあり、判断に悩む設計者も多いのではないでしょうか。
そこで本記事では、入力コンデンサの選定や個数を検討するエンジニアに向けて、「入力電流の振る舞い（追従性）」に着目した新しい入力コンデンサの評価手法を提案します。
1. ノートPCにおける部品選定の課題
近年のノートPCは、CPUやSoCの高性能化に伴う必要な電力の増大と同時に、筐体の薄型化・基板の高密度化が急速に進んでいます。各電源ブロックに割り当てられる基板面積は年々厳しくなっており、電源回路においても部品配置や実装面積の最適化が重要な設計課題となっています。
電源入力部も例外ではなく、安定した大電流供給を維持しながら、いかに少ない実装面積で構成するかが求められています。特に入力コンデンサは、電源の安定性やノイズ特性に大きく影響するため、単純な部品削減はリスクを伴います。一方で、同一構成のまま部品点数を見直すことができれば、実装面積の縮小やレイアウト自由度の向上といったメリットが期待できます。
本記事では、入力コンデンサにPOSCAP（ポスキャップ）を使用する構成を例に、より大容量タイプを用いることで並列数を削減できないか、その可能性を評価しました。ポイントは、「入力コンデンサをどのような観点で評価すべきか」、「並列数削減に伴うトータルESRの増加が電源特性として許容できるか」という点です。
次章以降では、これらのポイントに対して、入力電流の振る舞いに着目した評価手法を用いながら、大容量POSCAPによる並列数削減の妥当性をシミュレーションで検証していきます。
2. POSCAPとは：導電性高分子タンタル固体コンデンサの概要と特徴

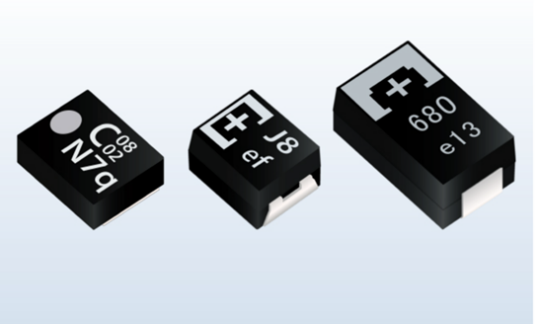

本検証で用いるPOSCAP（ポスキャップ）について説明します。POSCAPはパナソニックが展開する導電性高分子タンタル固体電解コンデンサのブランド名称です。陽極に焼結したタンタル粉末を用い、陰極には独自手法で形成した高導電性ポリマーを採用した構造で、小型・低背に加え、非常に低い等価直列抵抗（ESR）と優れた高周波特性を実現しています。
POSCAPは導電性高分子により低ESRと優れた高周波特性を実現し、DCバイアスによる容量変動が小さく、実動作においても安定した静電容量を維持できる点が特長です。こうした特長により、必要容量の確保と部品点数削減、実装面積の縮小に寄与します。
POSCAPはパナソニック独自の導電性高分子電解質構造により、故障時にも電解質が自己回復（絶縁化）しやすく、発火に至るリスクが一般的なタンタルコンデンサに比べて極めて低い特性を持っています。
このため、信頼性が求められるノートPCの電源ラインにも適したデバイスと言えます。
3. 大容量POSCAPによる員数削減検証
大容量POSCAPによる員数削減検証の評価においては、入力コンデンサの役割を踏まえ、以下3点に着目しました。
- 入力電源側から供給される電流量
- 入力コンデンサから供給される電流量
- 入力電流量のトータル
評価対象としては、入力15V／出力1VのDC/DCコンバータ回路を用います。入力コンデンサ構成は、POSCAP 15µF×7個、POSCAP 22µF×5個の2パターンで比較しました。
なお、本検証で使用した入力コンデンサの品番は以下の通りです。
- POSCAP 15µF：25TQC15MB（パナソニック インダストリー製）
- POSCAP 22µF：25TQC22MYFB（パナソニック インダストリー製）
いずれも同一シリーズのPOSCAPを用い、コンデンサ種別は変更せず、容量値と並列数のみを変更することで、並列数削減の影響を評価しています。検証では定常状態と負荷急変（ステップ負荷）状態の双方で、入力回路の電流・電圧波形を計測し、各構成での性能差を比較しています。
4. 評価内容と結果
4-1. 入力コンデンサの役割と検証観点

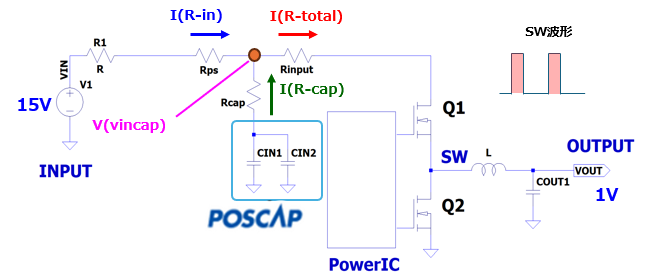

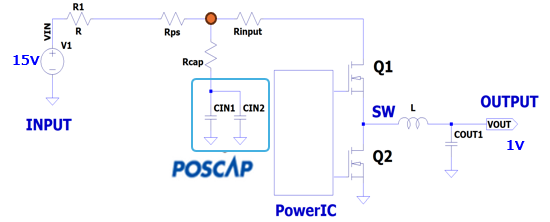

まず、入力コンデンサに求められる基本的な役割を確認します。図1は評価回路の概要です。
DC/DCコンバータのスイッチングにおいて、スイッチ（Q1）がオンになった瞬間、入力側には急峻なパルス電流が流れます。理想では、すべての電流（=電荷）コンデンサから供給されるべきです。しかし、入力コンデンサが十分に機能していない場合、入力電圧やSW波形に悪影響が現れます。図表2は、入力コンデンサの容量が十分な場合（15µF×７個）と不十分な場合（15µF×１個）の挙動イメージを比較したものです。
| コンデンサ容量が十分 （条件:15μF×7個） |
コンデンサ容量が不十分 （条件:15μF×1個） |
影響 |
|---|---|---|
 |
 |
SW波形が崩れる |
 |
 |
入力Cからの電流供給が不十分な場合、入力電源からの電流供給が増加。全体的に波形が乱れる |
 |
 |
入力電圧が大きく揺れる |
 |
 |
出力電圧波形に大差はないが、入力電源からの電源供給が増えると配線を通じて電流が多く流れるため、ノイズの要因となる |
もしコンデンサの容量不足や高いESRによって供給が追いつかない場合、不足分を補うために入力電源側からの電流供給比率が上昇してしまいます。この急峻な電流流入は、配線インピーダンスによる電圧降下を引き起こし、新たなノイズ源となるリスクがあります。
そこで本評価では、前述した3つの電流成分（入力電源側から流れ込む電流量、入力コンデンサから供給される電流量、入力電流量のトータル）の振る舞いを確認することで、Q1オン時の電流の追従性と、負荷変動時の電圧・SW波形の安定性を検証しました。
特に重要なのは、荷が急激に重くなった際に生じる電圧のアンダーシュートの挙動です。
4-2. アンダーシュート時の電流追従性

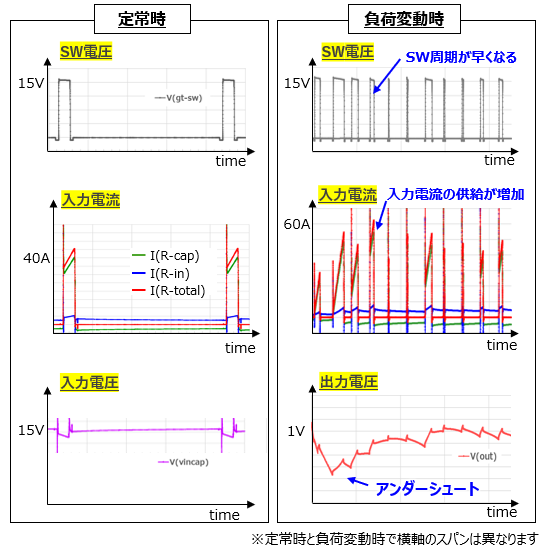

図３は、入力15V/出力1Vの電源回路における各波形のイメージを示したものです。
CPUの処理負荷が急上昇し、出力電流がステップ状に立ち上がると、一時的に出力電圧が低下（アンダーシュート）します。すると電源コントローラの制御が働き、スイッチング動作が活発化することで、入力側には定常時よりも大きい大電流パルスが連続して要求されます。
この最も厳しいタイミングにおいて、コンデンサからの電流供給I(R-cap)が、回路全体が必要とする全電流I(R-total)に対して遅れなく追従できているかを確認しなければなりません。もしここで追従できず、I(R-total)の波形に対してI(R-cap)が不足していれば、それは入力電圧のドロップに直結するからです。
この波形において重要なのは、Q1オン中に入力電源側に依存せずコンデンサが必要な電流を出し切れているか、という点です。本評価では、この電流供給の追従状況と入力電圧の変動量を通じて、大容量POSCAPへの置換え可否を検証しています。
4-3. 22μF×5個構成での性能検証結果

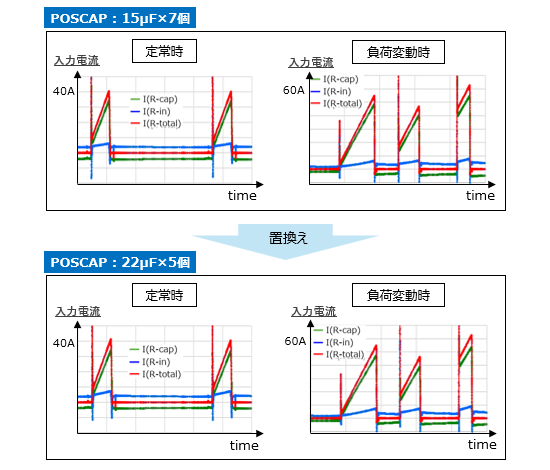

図4は、現行構成（上段：15μF×7個）と提案構成（下段：22μF×5個）における入力特性を比較した波形データです。左側が定常状態、右側が負荷急変時の挙動を示します。
現行の上段と比較してコンデンサ個数を削減しているにも関わらず、22μF×5個構成では、スイッチングオン時や負荷変動（アンダーシュート）時においてもI(R-cap)がI(R-total)に対して良好に追従し、十分な電荷供給が行われていることを確認しました。入力電圧やSW波形も安定しており、15μF×7個と比較しても遜色のない性能を示しました。
4-4. 並列数削減による実装面積削減効果
25TQC15MB (15µF×7個)と25TQC22MYFB (22µF×5個)において、入力コンデンサの並列数削減による実装面積の変化を比較しました。図表５は、部品間隔を同一条件とした場合の入力コンデンサ配置イメージと、トータル静電容量・実装面積をまとめたものです。
| 25TQC15MB | 25TQC22MYFB | |
|---|---|---|
| 配置イメージ |  |
 |
| Total静電容量 [@120Hz] |
105µF (15µF×7) |
110µF (22µF×5) |
| 員数 | 7個 | 5個 |
| 実装面積 | 119.7 mm2 | 85.5mm2 |
POSCAP（25TQC15MB）15μF×7個構成では実装面積が約119.7mm²であるのに対し、POSCAP（25TQC22MYFB）22μF×5個構成では約85.5mm²となり、約28%の実装面積削減が可能であることが分かります。
トータル静電容量を維持したまま部品点数と実装面積を削減できるため、電源基板の高密度化やレイアウト自由度の向上に寄与します。
5. 電流追従性を最大化するためのレイアウト設計
本検証の結果、大容量POSCAPへの置換えによって良好な電流追従性が得られましたが、この特性を実際の製品基板で再現するためには、基板レイアウトも重要になります。
スイッチング時の急峻な電流供給を妨げる要因のひとつは、コンデンサ自身のESLに加え、基板配線が持つ配線インダクタンスです。いくら高性能なPOSCAPを選定しても、スイッチング素子（FET）までの配線が長く、電流経路のループ面積が大きくなってしまえば、配線インダクタンスによって電流の立ち上がりが阻害され、期待した追従性は得られません。
コンデンサ削減を行いながら安定動作を確保するためには、「FET直近への配置」「ベタパターンの活用」に留意してレイアウトを行う点も重要です。
- FET直近への配置
入力コンデンサは、FETのドレイン端子に対してなるべく近くに配置することが大切です。近くに設置することで、高周波電流が流れるループの物理的な面積を最小化し、インダクタンス成分を極限まで抑えられます。 - ベタパターンの活用
電源ラインやグラウンド接続は、細い配線パターンではなく、広いベタ面で接続することを推奨します。配線幅を広く取ることでインピーダンスを低減させ、急峻な電流変化に対しても電圧ドロップに強い、安定した供給経路を確保可能です。
6. 入力コンデンサ設計に活用できる評価手法と注意点計
今回の評価結果から、大容量POSCAPへの置換えによる性能変化は最小限であり、部品削減のメリットが際立つ形となりました。結果、入力コンデンサの電流追従性の確認が、コンデンサの員数削減において重要な指標となりうることが示されました。
本来DC/DCコンバータにおいて、スイッチング時の急峻なパルス電流を供給するのは主に入力コンデンサの役割です。この電流供給（追従）が遅れると、入力ラインのインダクタンス成分により大きな電圧降下やリンギングが発生し、電源動作の不安定化やEMIノイズの悪化を招きます。
したがって、員数削減というシビアな調整を行う場合、単に静電容量や定格電圧を満たすだけでなく、「必要な瞬間に、必要な電流を即座に出し切れるか」という追従性こそが、コンデンサ削減時の品質を担保する有効な指標の一つとなります。
7. まとめ
ノートPC電源の小型化要求に対し、大容量の導電性高分子コンデンサ（POSCAP）による員数低減と性能維持の両立に有効な手段です。本検証では、POSCAPを用いた構成を前提に、15μF品7個構成と22μF品5個構成を比較し、並列数削減が電源特性へ与える影響をシミュレーションにより評価しました。
コンデンサの並列数の減少によってトータルESR増加の懸念がありましたが、22μF×5個構成へ集約した場合でも、入力リプルや過渡応答性能は従来構成と同等レベルである結果が得られました。この結果から、員数削減によるESRの増加は、電源特性上十分に許容範囲内であることが分かります。さらに、入力コンデンサの並列数を削減することで、実装面積を約28%削減できることから、基板設計の自由度向上や高密度化への対応にも寄与する結果となりました。
この成果は、より少ない部品で同等の電源安定性を確保できる可能性を示しており、設計の自由度向上やコスト低減にもつながります。また、本検証で用いた入力コンデンサ評価手法（電流追従性のチェックや波形観察）は、コンデンサ置換え判断の客観的指標として有用であることがわかりました。
設計初期段階でシミュレーションや試作検証を行い、十分な電流供給能力と許容ノイズレベルを満たしているか確認することで、後戻りのない最適な部品選定が可能になります。
今後さらにCPUの高速化・大電流化が進めば、入力コンデンサに求められる性能も一層高くなるでしょう。その際には、容量値だけでなくESRやESL、温度特性まで含めた総合的な比較検討が必要です。
POSCAPを含む導電性高分子コンデンサのラインアップも年々拡充・改良されており、高耐圧品や超低ESR品の登場によって置換え効果はますます高まると期待されます。設計者の皆様には、本記事の検証結果と手法をぜひ実務に役立てていただき、ノートPCのみならず幅広いアプリケーションで部品最適化による小型・高性能電源設計にチャレンジしていただければ幸いです。
