48V系大電力電源における入力コンデンサ設計 ―入力リプル電流から考える必要員数と実装最適化―



48V系大電力電源における入力コンデンサ設計
―入力リプル電流から考える必要員数と実装最適化―

公開日:2026-04-22

48V系電源は車載・産業・通信・再エネ分野へ急速に拡大し、kW級大電力で高効率・高信頼性が求められます。負荷急変時の入力リプル電流はコンデンサ寿命に直結するため、電源の設計においては入力コンデンサの定格リプル電流や必要員数を適切に見積もることが、安定動作と長期信頼性を確保するうえで不可欠となっています。
本記事では、最適な入力コンデンサの選定ポイントを検証事例から分かりやすく解説します。

image 48V系大電力電源における入力コンデンサ設計 ―入力リプル電流から考える必要員数と実装最適化―

1. 48V系大電力電源における入力コンデンサ設計の重要性

近年、48V系電源はデータセンター用途に限らず、車載、産業機器、通信インフラ、再生可能エネルギー関連設備など、幅広い分野で採用が進んでいます。これらのシステムでは、装置全体として数kWから数十kWクラスに達する大電力を扱うケースも多く、電源回路には高効率化と高信頼性の両立が求められています。

こうした48V系大電力電源では、単に定常状態で電力を供給するだけでなく、負荷変動に対して安定した出力電圧を維持できることが重要です。特に負荷が急変する場面では、回路構成によっては入力側にも比較的大きな電流変動が生じ、入力コンデンサには大きな入力リプル電流が印加されます。この入力リプル電流により、入力コンデンサは自己発熱しますが、定格を超えるリプル電流が印加されると、入力コンデンサの短寿命化や故障の原因となるため、48V系電源の設計においては入力コンデンサの選定がより重要な検討項目となっています。

そのため、48V系大電力電源では、回路構成だけでなく、入力コンデンサの定格リプル電流や必要員数を適切に見積もることが、安定動作と長期信頼性を確保するうえで不可欠となっています。

2. 中間バス方式とLLC共振コンバータの位置づけ

48V系電源を用いた大電力システムでは、48Vから直接最終負荷電圧を生成するのではなく、一度中間バス電圧(12Vや5Vなど)を生成し、最終段でPOL(Point of Load)コンバータにより目的電圧を作り出す「中間バス方式」が一般的に用いられています。この構成により、システム全体の柔軟性や拡張性を高めることができます。

中間バス電源を構成するDC-DCコンバータ方式の一つとして、LLC共振コンバータが広く採用されています。LLC共振コンバータは、トランスの漏れインダクタンス(Lr、またはそれに相当する共振用インダクタ)と共振用コンデンサ(Cr)による共振タンクに加え、励磁インダクタンス(Lm)を併せ持つ構成を特徴としています。この構成により、回路が比較的シンプルでありながら、高効率動作を実現しやすい点が大きな利点です。

本記事では、このLLC共振コンバータの原理回路を一例として、入力リプル電流に対して、いかにして最適なコンデンサ個数と品種を見極めるかについて解説します。

3. LLC原理回路を用いた入力コンデンサ必要員数の検証方法

3-1. 検証モデルと解析条件の概要

本検証では、次世代の高密度・大電力電源を想定し、代表的な条件として以下の条件に基づくLLC共振コンバータのシミュレーションモデルを構築しました。

  • 入力電圧: 48V
  • 出力電圧: 5~6V
  • 負荷電力: 1kW
  • スイッチング周波数: 1MHz

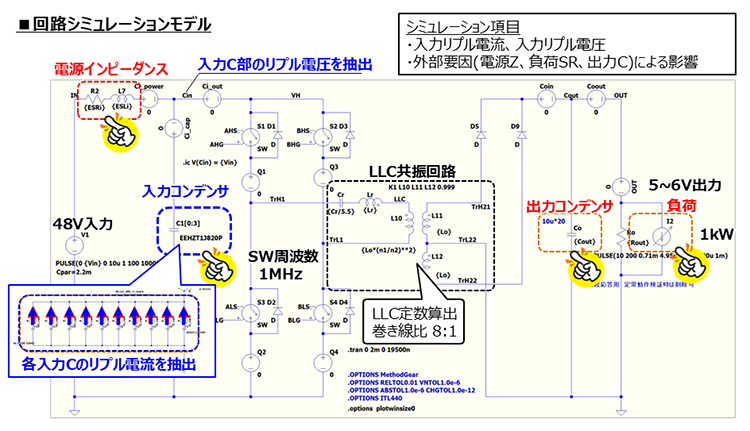

構築した回路シミュレーションモデルを下記に示します。

図表 LLC共振コンバータのシミュレーションモデル
図表 LLC共振コンバータのシミュレーションモデル

このモデル上で、入力コンデンサとしてパナソニック インダストリーの導電性高分子ハイブリッドアルミ電解コンデンサ(以降ハイブリッドコンデンサ)を複数並列に配置し、負荷急変時および定常時の挙動を解析しました。なお、負荷はステップ変動(急峻な上昇/下降を含む)を想定しています。

具体的に検討するポイントは以下の3点です。

  1. 入力リプル電流・リプル電圧がどの程度発生するか
  2. 定格リプル電流に対して、必要員数がどのように決まるか
  3. 外部要因のパラメータを振った際に、リプル電流がどの程度変わるか
3-1-1. 入力リプル電流・電圧の挙動

負荷急変時および定常状態において、回路が安定したポイントでの特性を抽出しました。入力リプル電流は、コンデンサ内部の発熱を評価するため実効値を測定します。入力リプル電圧に関しては、電圧の安定性を評価するため、Peak to Peak値を抽出しています。

3-1-2. 定格リプル電流に基づく必要員数の算出

各品種の定格リプル電流(125℃時)を基準とし、設計マージンを30%確保することを目標条件に設定しています。この条件のもと、各コンデンサに分配されるリプル電流の実効値が目標範囲内(定格比70%以下)に収まるために必要な最小の並列本数を「必要員数」として定義しました。

3-1-3. 外部要因によるリプル特性への影響

不確定要因が、必要員数にどの程度影響するかを確認するため、以下のパラメータを変化させてリプル特性への影響度を評価しました。

  • 電源インピーダンス
  • 負荷スルーレート
  • 出力コンデンサ容量
3-2. 解析に使用したハイブリッドコンデンサ

解析に用いたハイブリッドコンデンサは、パナソニック インダストリーの高リプル電流対応シリーズ(ZT、ZV、ZSU、ZUU)です。

ZTシリーズ(EEHZT1J820P): 82µF(高さ10mm)– 定格リプル電流 2.8Arms (125℃時)
ZVシリーズ(EEHZV1J820P): 82µF(高さ10mm)– 定格リプル電流 4.0Arms(125℃時)
ZSUシリーズ(EEHZS1J181UP): 180µF(高さ16.5mm)– 定格リプル電流 3.5Arms(125℃時)
ZUUシリーズ(EEHZU1J181UP): 180µF(高さ16.5mm)– 定格リプル電流 5.5Arms(125℃時)

4. 検証結果:入力リプル特性と必要員数の関係

4-1. 同一員数での入力リプル電流における品種差の有無

シミュレーションの結果、同一員数であれば品種を入れ替えても各ハイブリッドコンデンサに流れるリプル電流の実効値(Arms)は、ほぼ同等であることを確認しました。

一般的に、並列接続されたコンデンサ間のリプル電流は、個々のコンデンサが持つESRに依存します。しかし、今回の検証に用いたハイブリッドコンデンサ4品種は、周波数(1MHz付近)でのインピーダンス特性に大きな差がなく、結果として並列分担されるリプル電流もほぼ同等となりました。

流れる電流はほぼ同じという事実を踏まえ、各ハイブリッドコンデンサの負荷の度合いを検証するために定格リプル電流に対する定格比を下記式により算出しました。

定格比 =(実際に流れているリプル電流 ÷ 定格リプル電流)× 100

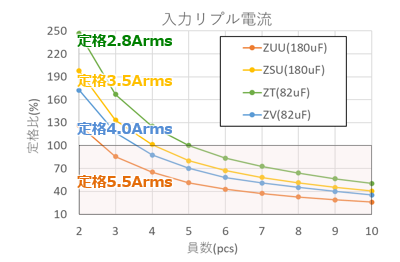

各品種の定格比と員数の関係を下記の図に示します。

図表 LLC共振コンバータのシミュレーションモデル
図表 LLC共振コンバータのシミュレーションモデル

上記のグラフでは、各品種の定格リプル電流値が異なるためグラフは4本の曲線に分かれています。実際に流れている電流が同等であっても、定格リプル電流値が大きい品種ほどグラフは下側に位置し、設計上のマージンが大きくなることを示しています。

ここで重要になるのが、グラフ上の定格比100%のラインです。このラインを超えている領域は、コンデンサの限界スペックを超えており、使用できない範囲を意味します。

本検証では、定格比70%以下(マージン30%)を目標ラインとして設定しました。今回設定した70%は、本検証モデルに対する代表的な指標であり、アプリケーションにより適切値は異なります。

各品種の曲線において、この70%ラインを下回る最小の員数を読み取ると、必要な員数は下記の通りです。

  • ZT(82µF):8個(定格比 64.8%)
  • ZV(82µF):6個(定格比 59.7%)
  • ZSU(180µF):6個(定格比 69.2%)
  • ZUU(180µF):4個(定格比 65.7%)

このように、今回の検証条件下では必要員数の決定において、「定格リプル電流」と「どの程度のマージンを確保するか」、という2点が支配的な要因となっていることが分かりました。

4-2. 入力リプル電圧の結果とその影響度

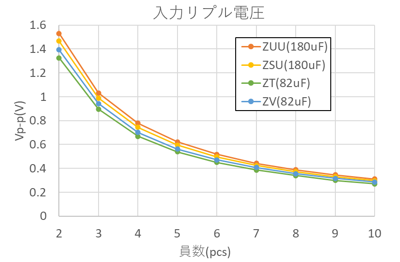

入力リプル電圧(Vp-p)の解析結果を下記のグラフに示します。

図表 入力リプル電圧(Vp-p)の解析結果
図表 入力リプル電圧(Vp-p)の解析結果

4品種のグラフはほぼ重なっており、1.0kW動作時においても48V入力に対して1/100前後と低い値に抑えられていることが分かりました。今回の検証では入力リプル電圧に品種差はほとんど見られず、必要員数を決定する主因にはなりませんでした。

5. 外部要因が必要員数に与える影響の評価

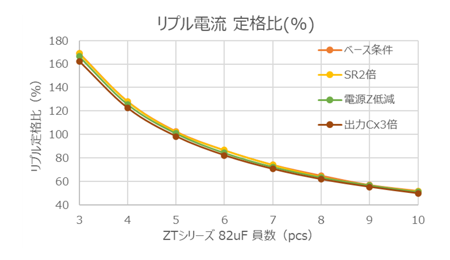

外部要因(負荷スルーレート、電源インピーダンス、出力コンデンサ容量)を変化させた際の、リプル電流定格比を下記に示します。なお本記事の負荷条件・外部パラメータは、一般的な代表ケースの範囲で設定しています。

図表 LLC共振コンバータのシミュレーションモデル
図表 LLC共振コンバータのシミュレーションモデル
  • 負荷スルーレートの影響: 1.2%以下
  • 電源インピーダンスの影響: 2.4%以下
  • 出力コンデンサ容量の影響: 4.7%以下

外部要因によるリプル電流の変動は最大でも4.7%以下にとどまり、コンデンサの員数を1つ増減させた場合の電流変化量と比較しても十分に低いため、過度に懸念する必要はありません。

ただし、これはあくまで本検証で設定した条件範囲内での結果です。条件設定を本検証の範囲から大きく変更した場合には、入力リプル電流や必要員数に影響が生じる可能性があります。正確な必要員数を抽出するためには、最終的に実際の回路条件や用途に即した詳細な検証が不可欠です。

6. ハイブリッドコンデンサ4品種の必要員数比較と品種選定の考え方

本検証では、定格リプル電流に対して約30%のマージンを確保する条件を仮定し、4種類のハイブリッドコンデンサについて入力リプル電流から必要員数を算出しました。その結果を一覧にまとめると、以下のようになります。

図表 各ハイブリッドコンデンサの必要員数比較(入力リプル電流基準)
シリーズ 容量 ESR ESL 高さ 実装面積 特長・選定ポイント
ZTシリーズ
EEHZT1J820P
82µF 1.66 0.515 8個 10.2mm 低背・低ESL。
高さ制約が厳しい場合に有効
ZVシリーズ
EEHZV1J820P
82µF 1.96 0.708 6個 10.2mm 低背のまま員数削減が可能
ZSUシリーズ
EEHZS1J181UP
180µF 1.59 0.779 6個 16.5mm 大容量・低ESRで電気特性重視
ZUUシリーズ
EEHZU1J181UP
180µF 1.88 1.141 4個 16.5mm 最小員数・省面積設計に有効

※定格リプル電流に対するマージン30%条件で算出
※回路条件:48V入力/LLC共振コンバータ想定
※低背は本検証における4シリーズ間での相対評価に基づく表現

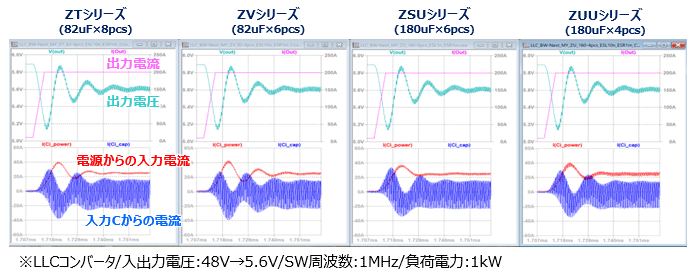

各シリーズの負荷変動時におけるステップ応答波形を以下の図に示します。必要員数に関わらず、すべてのシリーズにおいて差異の少ない安定した動作結果が得られました。

負荷変動時特性例
図表 LLC共振コンバータのシミュレーションモデル
図表 各シリーズの負荷変動時におけるステップ応答波形

同じ入力条件であっても、品種ごとの定格リプル電流や容量、サイズ特性の違いにより、必要員数や実装面積、高さに明確な差が生じることが分かります。例えば、高さ制約が厳しい場合にはZTやZVシリーズが有効であり、一方で基板面積を優先する場合には、より少ない員数で構成できるZUUシリーズが適しています。

このように、入力コンデンサの品種選定では、単に必要員数の少なさだけでなく、高さ制約・実装面積・電気特性のバランスを考慮することが重要です。用途や筐体条件に応じて最適な品種を選択することで、電源の安定性と実装効率を両立した設計が可能となります。

7. 入力コンデンサ構成の見直しによる電源安定性維持と実装最適化の提案

パナソニック インダストリーのハイブリッドコンデンサは、定格リプル電流やサイズバリエーションが豊富であり、リプル定格マージンや高さ・面積といった実装制約を考慮した柔軟な構成検討に適しています。顧客要望に応じて、必要員数を確保したうえで、実装面積や部品点数の最適化を図る提案が可能です。

近年では、大型アクセラレータ(GPU)などの主要部品で基板表面が占有されつつあり、入力コンデンサを配置できる面積が逼迫しています。一方で、基板裏面は高さ制約が厳しく、低背タイプのコンデンサのみ実装可能です。

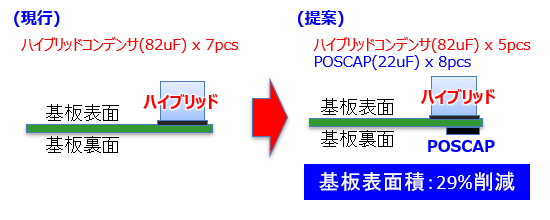

このため、表面のハイブリッドコンデンサの一部を裏面の低背POSCAPへ置き換える構成を検討し、性能を維持しながら表面占有面積を削減できることを確認しています。

図表 基板表面にハイブリッドコンデンサ(82uF)x7pcsから基板表面にハイブリッドコンデンサ(82uF)x5pcs、基板裏面にPOSCAPへ置き換えると基板表面積を29%削減できます
図表 入力コンデンサの表面占有面積低減に向けた表裏分散配置の提案

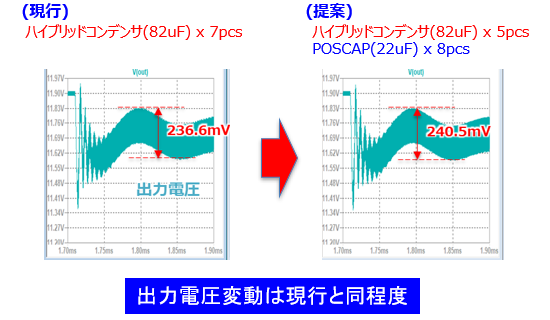

さらに、電源回路使用時の特性確認においては、入力コンデンサ構成を変更した場合でも、出力電圧変動が従来構成と同程度に抑えられることを確認しており、実装最適化と電源安定性の両立が可能であることを示しています。

出力電圧の影響
図表 LLC共振コンバータのシミュレーションモデル
リブル電流許容値
リプル電流許容値
現行:
ハイブリッドコンデンサ(82uF) x 7pcs

64%
提案:
ハイブリッドコンデンサ(82uF)x 5pcs
POSCAP(22uF)x 8pcs

56%
79%
図表 電源回路使用時の特性確認(出力電圧影響、リプル電流許容値)

最適な入力コンデンサ構成は、リプル定格マージン、サイズ制約、回路条件などによって異なります。具体的なアプリケーション条件や設計要件がある場合には、それらを踏まえた最適な入力コンデンサ構成について検討いたしますので、ご相談ください。

8. まとめ

本記事では、1kWのLLC共振コンバータを例に、48V系大電力電源における入力コンデンサの必要員数を導き出す方法を検証しました。検証から得られた重要なポイントは、主に以下の2点です。

  1. 入力コンデンサの必要員数は定格リプル電流とマージンが支配的な要因となる
  2. 4種類のハイブリッドコンデンサのいずれを採用しても、負荷変動時の特性は大きく崩れない

また、入力リプル電圧の安定性や外部パラメータの影響が限定的である点も確認できました。この結果により、定格スペックとマージンを基準に据えることで、精度の高い員数見積もりが可能となります。さらに、品種の置き換えが動作品質に与える影響も限定的であるため、高さ制限や実装面積といった物理制約に合わせた実装が行えるようになります。

ただし、これらはあくまで本検証の条件範囲内での結果です。条件設定を大きく変更した場合には、入力リプル電流や必要員数に影響を及ぼす可能性があるため、正確な員数抽出には実際の回路条件に即した詳細な精査が不可欠である点に注意が必要です。

パナソニック インダストリーでは、検証に用いた4品種のハイブリッドコンデンサをはじめ、豊富なラインアップの中から実装制約や熱設計条件に合わせた最適なコンデンサ構成を提案いたします。大電力化に伴うリプル対策や基板スペースの最適化にお悩みの際は、ぜひお気軽にご相談ください。
