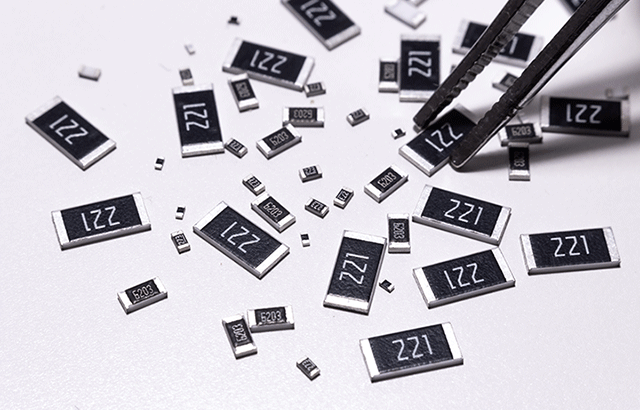

小型の汎用タイプのチップ部品(表面実装)の製品サイズは、JIS(日本工業規格/日本)とEIA(電子工業会/米国)で規格化されています。
但し、長さの単位がミリとインチで異なる事から、表記の内容が違っています。従って、どちらの表記なのかを十分に確認する必要があります。
本記事では、ミリ・インチの表記の違いと、各種用途におけるサイズの選び方について解説します。

1. チップ部品のサイズ表記 (早見表)

サイズの表記は、長辺×短辺を組み合わせています。（注:メーカーより微差があります）

• インチ表記 : 1/100インチ単位で記載（例 : 0603 → 0.06 × 0.03 inch）
• ミリ表記 : 1/10ミリ単位で記載（例 : 1608 → 1.6 × 0.8 mm）

2. インチ表記とミリ表記の使い分けと理由

表記が2種類ある背景は、下記の理由によります。

• インチ表記が使われる理由
  • 米国発祥の電子部品規格（IPCやEIA）がインチ基準で定義されているため。
  • グローバル市場での統一性を保つため、海外メーカーやデータシートではインチ表記が標準。
• ミリ表記が使われる理由
  • 日本や欧州ではメートル法が標準であり、設計図面やCADでミリ単位が自然。
  • 実装現場や基板設計ではミリ表記の方が寸法感覚をつかみやすい。
• 実務での使い分け
  • 部品選定・発注：インチ表記が多い (例 : 0603チップ抵抗)
  • 基板設計・実装：ミリ表記が多い (例 : パッド寸法 1.6×0.8 mm)
• 注意点
  • データシートで「0603」と書かれている場合、インチ表記ならばミリでの寸法は1.6×0.8 mmとなり、ミリ表記ならばミリでの寸法は0.6×0.3 mmとなる為、注意して下さい。
  • CADライブラリ登録時は、インチコードとミリ寸法を両方確認する様に注意してください。

3. 各サイズの主な用途について

このサイズ表記を使用する部品は、小型の汎用タイプの部品である 抵抗、コンデンサ、インダクタ等が対象です。弊社の場合はチップ抵抗が主な対象です。

チップ抵抗を対象とした場合の、各サイズの主な用途について下表にて説明します。

4. サイズ別の特徴と注意点

チップ抵抗を対象とした場合の、部品の特徴と注意点について下表にて説明します。

• 01005・0201（超小型）
  • 特徴：スマホ・ウェアラブルで必須
  • 注意：実装難易度が高く、熱容量が小さいためパルス耐量に弱い
• 0402・0603（小型）
  • 特徴：モバイル機器や高密度基板で標準
  • 注意：リフロー時の熱ストレスに注意。0603は最も汎用性が高い
• 0805・1206（中型）
  • 特徴：電源回路や産業機器で安定。定格電力が増える
  • 注意：基板スペースと放熱設計を考慮
• 1210以上（大型）
  • 特徴：高電力・高電圧対応。パルス耐量が高い
  • 注意：基板強度・沿面距離・実装機器の制約に注意

5. まとめ

サイズ表記はインチとミリの2種類があり、どちらの単位かを十分に確認を行ってください。
機器・回路設計の際は、部品のサイズと共に、特徴、注意点を参考にして頂き、性能や信頼性を考慮して、ご検討ください。

[補足] チップ部品サイズ変換ツール

インチとミリのサイズ変換ツールをご用意しています。
ぜひ、活用ください。
