薄膜抵抗器と厚膜抵抗器の徹底比較：性能・用途・選び方ガイド

1. 概要

電子機器の設計において、抵抗器の選定は性能や信頼性を左右する重要な要素です。特に「薄膜抵抗器」と「厚膜抵抗器」は代表的な種類であり、それぞれ異なる特性を持っています。本記事では、両者の特徴や違いを整理し、用途に応じた選び方を解説します。高精度を求めるなら薄膜抵抗器、コストや耐環境性を重視するなら厚膜抵抗器という基本方針を理解することで、最適な製品選定が可能になります。

2. 薄膜抵抗器の基礎と特徴

薄膜抵抗器は、セラミック基板上に金属薄膜（NiCr など）を真空蒸着／スパッタリングして形成し、レーザートリミングで所望の抵抗値に微調整するタイプです。

薄膜抵抗器は、計測機器や精密制御回路など、高精度が求められる分野で広く採用されています。温度変化による抵抗値の変動が小さいため、長期間にわたり安定した性能を発揮します。

3. 厚膜抵抗器の基礎と特徴

厚膜抵抗器は、セラミック基板に抵抗ペーストをスクリーン印刷し、高温焼成で導電経路を形成します。構造上、量産性に優れ、ラインナップも豊富です。

薄厚膜抵抗器は、家電製品や産業機器など、精度よりも耐久性やコスト効率が重視される場面で活躍します。衝撃や振動にも強く、過酷な環境下でも安定した性能を維持します。

4. 薄膜抵抗器と厚膜抵抗器の違い

両者の違いを理解することで、用途に応じた最適な選択が可能になります。

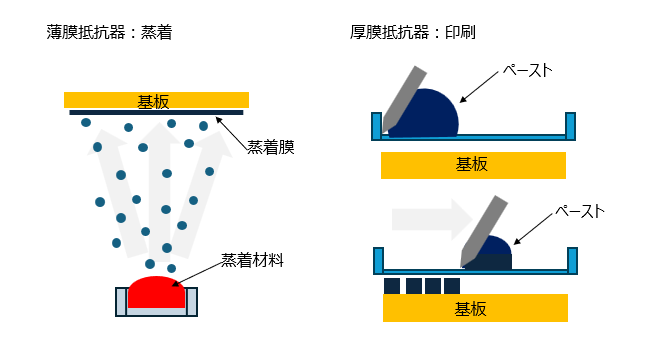

• 薄膜：金属薄膜を蒸着／スパッタリング→微細パターン＆膜厚をnmオーダで制御しやすい
• 厚膜：抵抗ペーストを印刷＋焼成→量産性・コストで優位、厚みはμmオーダ

• 抵抗値は 材料の抵抗率（ρ）・膜の長さ（L）・幅（W）・厚さ（t）に依存します。

  R = ρ · L
  W·t
• 薄膜では厚さ（t）を微細に制御できるため、レーザートリミングとの合わせ技で狭許容差が実現しやすいため、一般的に薄膜抵抗器は精度が高いと言われます。
• 一方、厚膜は印刷・焼成プロセス由来の収縮・粒子分散のばらつきが入りやすく、許容差・TCRは大きめになりがちです。

• 薄膜：結晶性・膜密度・組成の均一性が高く、低ノイズ＆低TCR。トリミング溝も微細で追い込みやすい。
• 厚膜：ガラス相や粒界の影響でTCRが大きめ。トリミング時に応力・クラックの影響が相対的に出やすい。

「膜を薄くすることで精度が出せる」のは、膜厚の微調整が容易で均一性が高く、トリミングや温度特性の安定性が向上するためです。

※本比較表は一般的な抵抗器の仕様を示したものであり、メーカーやシリーズによって数値や特性に差異があります。詳細は各メーカーの公式仕様をご確認ください。

5. 用途別の選び方ガイド

5-3. 製品選定のポイントとまとめ

• 精度・温度安定性重視 → 薄膜抵抗器
• コスト・耐環境性重視 → 厚膜抵抗器
• 高電圧対応が必要 → 厚膜抵抗器

用途に応じた選択で、設計の最適化を図りましょう。

まとめ

薄膜抵抗器は高精度・高信頼性を必要とする電子機器に、厚膜抵抗器はコスト効率と耐環境性を重視する産業用途に最適です。両者の違いを理解し、目的に応じた選定を行うことで、製品の性能と信頼性を最大化できます。

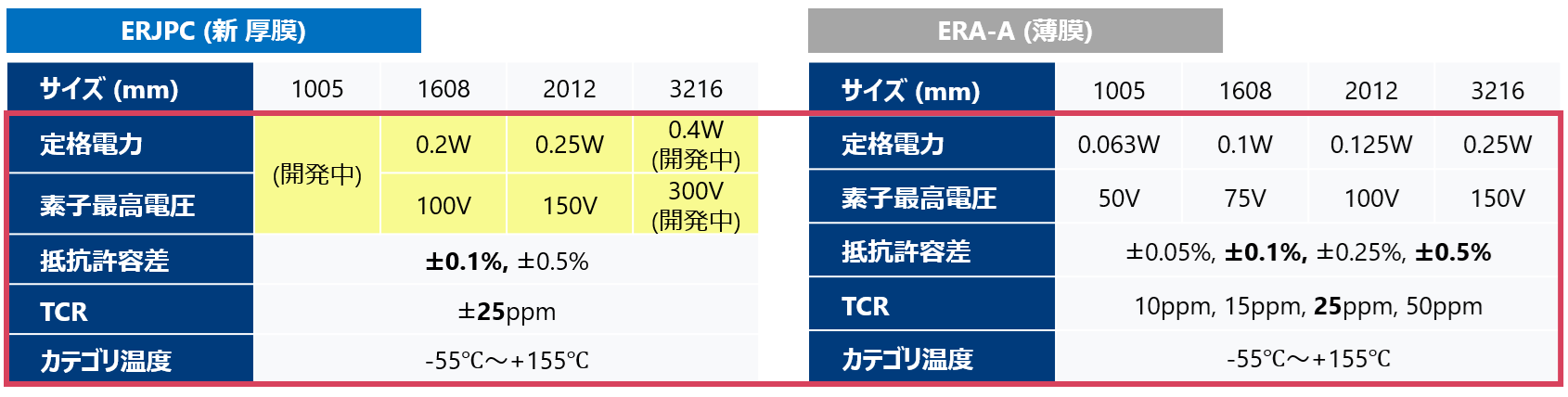

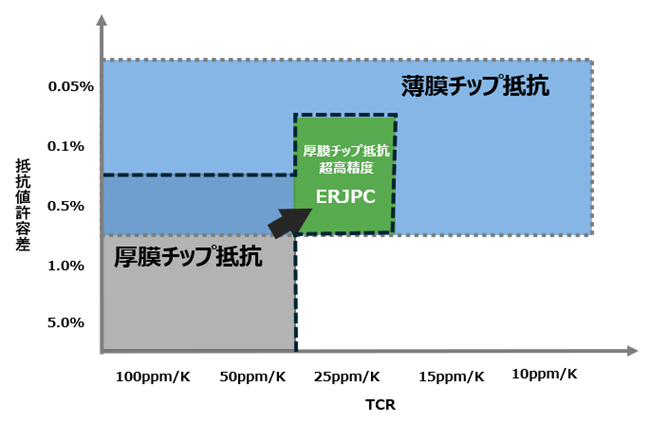

Panasonicの「超高精度厚膜抵抗器（ERJPCシリーズ）」は、厚膜抵抗器でありながら薄膜抵抗器並みの超高精度を実現しました。詳細はこちらをご確認ください。

6. 薄膜抵抗器と厚膜抵抗器に関するよくある質問（FAQ）

• Q1. 薄膜抵抗器と厚膜抵抗器の一番の違いは？
  A. 製造プロセスに起因する精度・TCR・ノイズ・コスト・耐環境のトレードオフです。 高精度・低ノイズは薄膜抵抗器、コスト・耐環境・耐電圧は厚膜抵抗器が得意です。
• Q2. ノイズの違いは？
  A. 薄膜は低ノイズで微小信号に有利です。デジタルや一般分圧では厚膜でも十分な場合が多いです。
• Q3. 同サイズで耐電圧はどちらが高い？
  A. 厚膜抵抗器の方が高い傾向にあります。高電圧・大電力を扱う設計では厚膜抵抗器の選択肢が広くなります。
• Q4. 長期安定性は？
  A. 薄膜はドリフトが小さく長期で安定します。厚膜も適切なグレード選定で長期運用に対応可能です。
• Q5. コスト比較は？
  A. 一般に薄膜 > 厚膜となります。ただし、薄膜採用で校正・補償・部品点数を削減できると総コストが逆転する場合もあります。
• Q6. 薄膜を厚膜で代替することは可能か？
  A. 設計要求（許容差・TCR・ノイズ・耐電圧・パルス）を満たせば代替可能です。
  Panasonicの「超高精度厚膜抵抗器（ERJPCシリーズ）」は、厚膜抵抗器でありながら薄膜抵抗器並みの超高精度を実現しました。詳細はこちらをご確認ください。
• Q7. パルス耐量は？
  A. 一般に厚膜が有利です。厚膜は印刷構造由来でエネルギ分散と熱拡散に強く、突入電流・サージに耐えやすい設計です。薄膜は精密膜のトリミング溝が起点となり局所発熱に弱い場合があるため、サージ規格（例：IEC 61000-4-5を想定した評価）やデータシートのパルス定格を厳守してください。短パルス（μs）と長パルス（ms～）で許容エネルギが変わる点にも注意が必要です。
• Q8. 硫化対策は必要？
  A. 銀（Ag）を含む電極系は硫黄（S）と反応して硫化銀を生成し、抵抗値変動・オープン不良の原因になります。産業現場・タイヤ周辺・ゴム成型・温泉・火山性ガス・食品加工（硫黄化合物）などでは、厚膜の「耐硫化タイプ」（Agフリー／バリア層強化／特殊被膜）を選定してください。薄膜はNi系合金電極が多く相対的に有利ですが、極端な硫化環境では評価必須です。各メーカーの耐硫化試験（例えばASTM B809や独自JIS準拠）のデータ確認を推奨します。
  Panasonicでは、特殊構造による硫化耐性を実現した「高耐久・高信頼性薄膜チップ抵抗器」をラインアップしております。詳細はこちらをご確認ください。
