キャパシタは、電気を一時的に蓄え、必要なときに放出する蓄電デバイスです。コンデンサと本来同じ意味の言葉ですが、日本では容量や用途によって呼び分けられることがあります。では、キャパシタは電池と何が異なり、どのような機器や回路で使われているのでしょうか。

本記事では、キャパシタの基本的な仕組みと特徴、コンデンサ・電池との違いを整理したうえで、代表的な種類や用途・活用例をわかりやすく解説します。

1. キャパシタとは

キャパシタとは、電気を蓄え、必要なときに放電できる蓄電装置のことです。英語では「Capacitor」と表記され、日本語では「蓄電器」と訳されることもあります。

「電気を蓄えるデバイス」と聞くと、乾電池やリチウムイオン電池を思い浮かべる方が多いかもしれません。キャパシタも電池と同じく電気を蓄えて放出するデバイスですが、その仕組みは根本的に異なります。

電池との違いは後述するとして、まずは混同されやすい「コンデンサ」との関係から整理しましょう。

1-1. コンデンサとキャパシタの違い

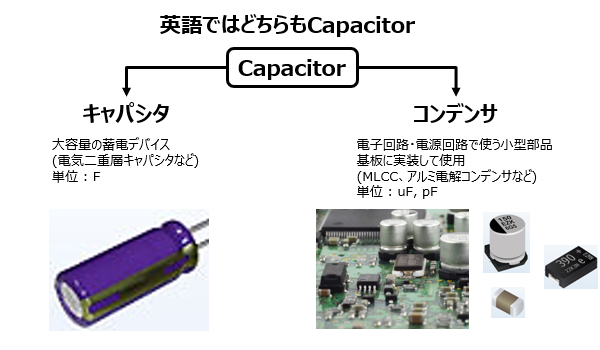

キャパシタとコンデンサは、英語ではいずれも「Capacitor」と表記され、本来は同じ意味の言葉です。両者を分ける明確な規格上の基準はありません。

ただし現在の日本では、EDLCなどF単位の大容量蓄電デバイスを「キャパシタ」、電子回路や電源回路で使うμF・pF単位の小型部品を「コンデンサ」と呼び分ける傾向があります。呼称はメーカーや業界によって異なるため、容量や用途を確認することが大切です。

2. キャパシタと電池の違い

キャパシタと電池の違いは、主な蓄電過程で電極材料の化学反応を利用するかどうかにあります。

電池は、アルカリ電池などの一次電池では放電時に、リチウムイオン電池などの二次電池では充放電時に電気化学反応が起こり、電極材料の状態や組成が変化します。多くのエネルギーを蓄えられる一方、反応に時間を要し、繰り返し使用する二次電池では電極などの劣化が進みます。

キャパシタは、主に電極表面、または電極と電解液の界面へ電荷を蓄えます。蓄電の中心となる過程で電極活物質を別の物質へ変えないため、電気の出し入れが速く、繰り返し使用しても劣化しにくい傾向があります。

ただし、電荷を蓄える領域が主に電極表面や界面に限られるため、一般にエネルギー密度は電池より低くなります。つまり両者は優劣ではなく、「瞬発力のキャパシタ、持久力の電池」という補完関係にあります。

3. キャパシタの特徴

ここでは、大容量キャパシタのEDLCを例に、主な特徴を3点に整理します。

【1】急速充放電が可能
EDLCは、電極と電解液の界面でのイオンの吸着・脱離を中心に蓄電するため、短時間で大きな電力を受け入れたり供給したりできます。ブレーキ時などに短時間で発生する回生電力の回収にも適しています。

【2】長寿命（高サイクル特性）
主な蓄電過程で電極活物質の大きな化学変化を伴わないため、電池より充放電による劣化が起こりにくく、繰り返し使用に強い傾向があります。ただし、温度や印加電圧などによって寿命は変わります。

【3】高出力密度
内部抵抗が比較的小さく、短時間に大電流を供給しやすい特長があります。エネルギー密度に優れる電池と組み合わせ、急な負荷変動やピーク電力をキャパシタが補う使い方も可能です。

4. キャパシタの種類

キャパシタは、本記事では容量帯と用途に着目し、便宜上2つのグループに分けて紹介します。これは厳密な規格上の分類ではありません。

1つは、電気二重層キャパシタ（EDLC）やリチウムイオンキャパシタに代表される大容量キャパシタです。ファラッド（F）単位の容量を持ち、バックアップ電源やエネルギー回生などの蓄電用途に使われます。

もう1つは、電子回路・電源回路で広く使われる小型のコンデンサで、アルミ電解コンデンサやフィルムコンデンサなどが該当します。

ここでは、回路設計で登場する機会が多い代表的なコンデンサとして、「アルミ電解コンデンサ」と「フィルムコンデンサ」を取り上げ、それぞれの仕組みと特徴を紹介します。

4-1. アルミ電解コンデンサ

【仕組み ・構造】
陽極アルミニウム箔を電気化学的にエッチングして微細な凹凸を形成し、実効表面積を拡大します。続いて、陽極表面に薄い酸化アルミニウム皮膜を形成し、誘電体として利用します。

陽極箔・電解紙・陰極箔を重ねて巻き取り、電解紙へ電解液を含浸させた構造が一般的です。液体電解質タイプでは、電解液が実質的な陰極として働き、陰極箔は外部端子との接続を担います。

【特徴】

• 小型で大容量：単位体積あたりに蓄えられる静電容量が非常に大きい
• コストパフォーマンス：容量当たりのコストを抑えやすい
• 有極性：一般的な製品には極性があり、逆電圧や定格を超える電圧は、発熱・ガス発生・内圧上昇・故障の原因になる。両極性品もある
• 弱点：液体電解質タイプは電解液の経年変化による寿命があり、高温ほど寿命が短くなる。また、フィルムコンデンサやセラミックコンデンサより漏れ電流が大きい傾向がある

【主な用途】
電源回路の平滑化、低周波域のデカップリング、瞬間的な電力供給の補助に広く使われています。

4-2. フィルムコンデンサ

【仕組み ・構造】
ポリエステルやポリプロピレンなどのプラスチックフィルムを誘電体とするコンデンサです。フィルムを金属箔で挟む構造と、フィルム表面に金属を直接蒸着させて巻き取る構造（蒸着タイプ）があります。

【特徴】

• 無極性：一般に極性がなく、交流回路にも使用できる。ただし、印加条件に適合するAC定格や安全規格の製品を選ぶ必要がある
• 弱点：大容量化しようとすると物理的なサイズが大きくなり、コストも高くなる

【主な用途】

• 産業・車載用：電気自動車（EV）のモーター駆動用インバーターや、太陽光発電・風力発電のパワーコンディショナー（電力変換回路）
• ノイズ対策：家電製品などの電源ラインに入り込む不要な高周波ノイズを低減するフィルター回路

5. キャパシタの用途・活用例

キャパシタ（コンデンサ）が実際に活躍している代表的な場面を紹介します。

• スマートフォン・PC基板のデカップリング：IC電源ラインの高周波ノイズをグランド側へ逃がし、電源電圧の変動を抑える（セラミックコンデンサ）
• 電源回路の平滑化：家電製品やOA機器で、整流後の脈打つ電圧をならして安定させる（アルミ電解コンデンサ）
• 小型・高信頼性が求められる電源回路：容量・ESR・温度・信頼性の要件に応じ、スマートフォン、ウェアラブル機器、車載ECUなどで使われる（タンタルコンデンサ）
• 車載・産業用インバーター：EVのモーター駆動用インバーターや、太陽光・風力発電のパワーコンディショナー（フィルムコンデンサ）

このように、求められる容量・周波数特性・信頼性に応じて、最適な種類のコンデンサが使い分けられています。
なお、同じ容量値でも種類を誤ると、寿命の低下や異常発熱の原因になります。設計要件に合った製品を選ぶために、まずは各シリーズの特性を比較してみてください。
