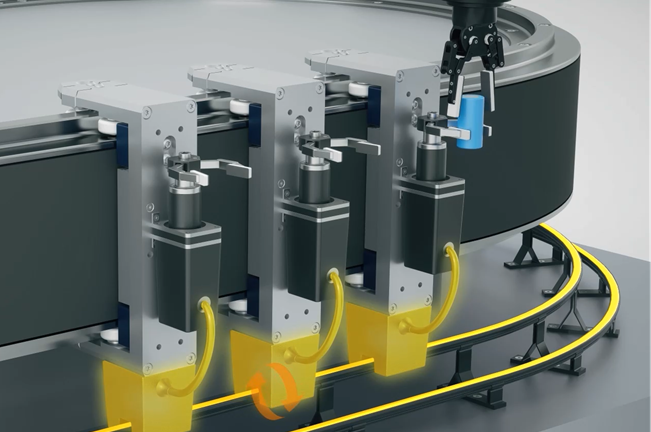

接触部がないため摩耗がなく、クリーンな環境、高速・連続稼働設備に最適な非接触移動給電システム
安定した電力供給を長時間維持可能です
モジュールの組み合わせにより、幅広い電力容量に対応
お客様のニーズに合わせ最適な構成をご提案いたします
30W、100Wの低容量モデルはピックアップとレギュレータ 一体設計で、省スペースを実現
小型生産設備にも最適

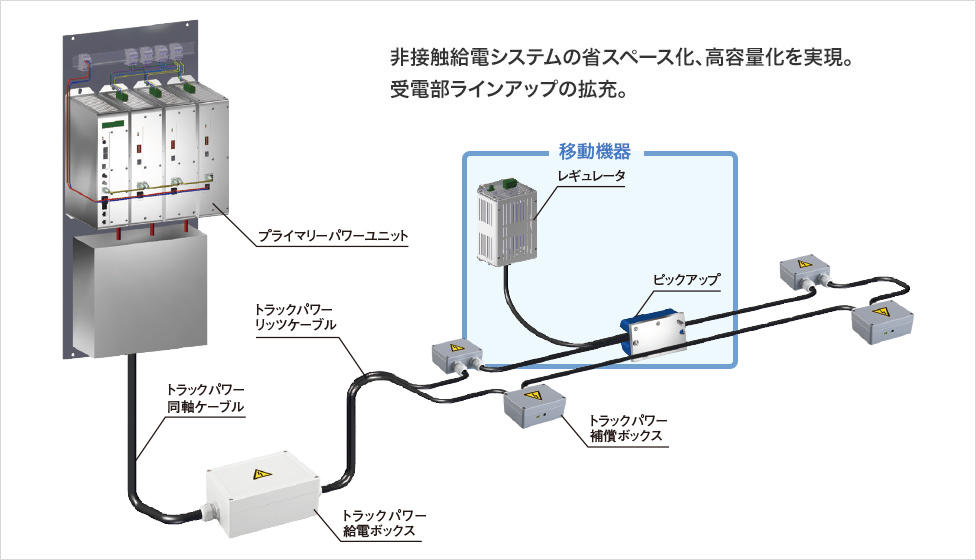

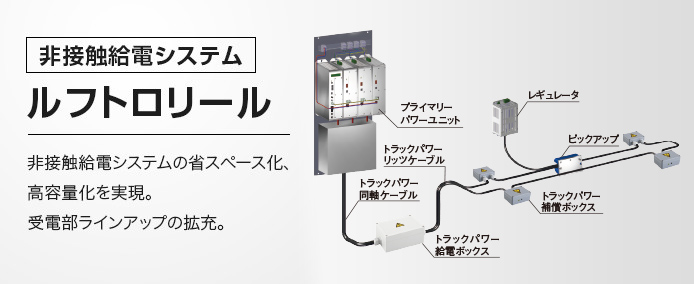

[非接触給電システム]ルフトロリールは、コネクタや金属の接点などを介さずに電力を送電するシステムです。 自動化が進む工場で使用するAGV（無人搬送車）などの移動機器ラインに、安全かつ効率的な給電方法として注目されています。
非接触給電の導入により、摩耗紛が出ることなくクリーンな環境にて使用でき、摩耗部品の交換が不要。また、スパークレスで安全な上、摺動音が発生せず騒音も防止できます。
特長
ご紹介動画
［非接触給電システム］ルフトロリールのご紹介
自動化が進む工場や自動倉庫などで使用する、搬送設備や製造設備などへの安全かつ効率的な給電方法としておすすめの［非接触給電システム］ルフトロリール。
摩耗紛が出ることもなく、摩耗部品の交換が不要。スパークレスで安全な上、摺動音が発生せず騒音も防止できます。

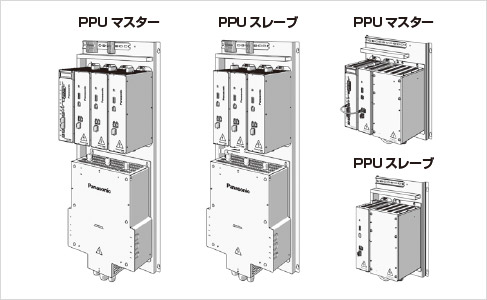

モジュラー構造により幅広い電力範囲に対応可能
プライマリーパワーユニット部を10kWベースのモジュラーデザインで構成。
モジュラー構造により、多くの異なる電力範囲を組み合わせることができます。

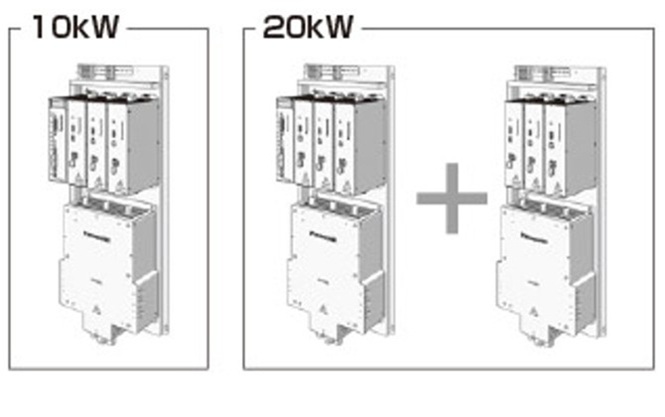

（10kW:マスター1台）
（20kW:マスター1台+スレーブ1台）

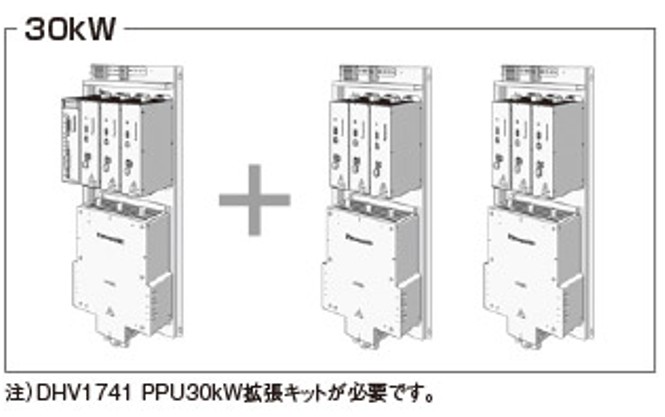

（30kW:マスター1台+スレーブ2台）

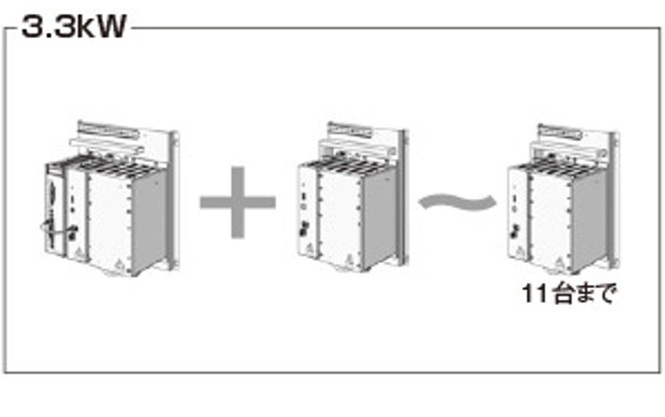

（3.3kW:マスター1台、スレーブ11台 最大12台接続可能）

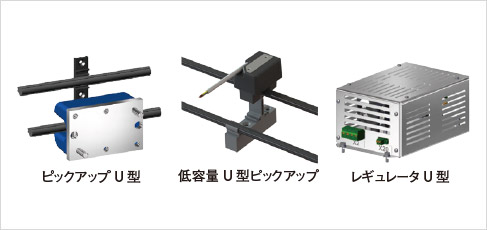

移動機器に装着しやすい、省スペースでコンパクトな設計
移動機器側に装着する「ピックアップ」と「レギュレータ」は、部品を最小化することによりコンパクト化を実現。移動機器にも最小の取付スペースで搭載できます。

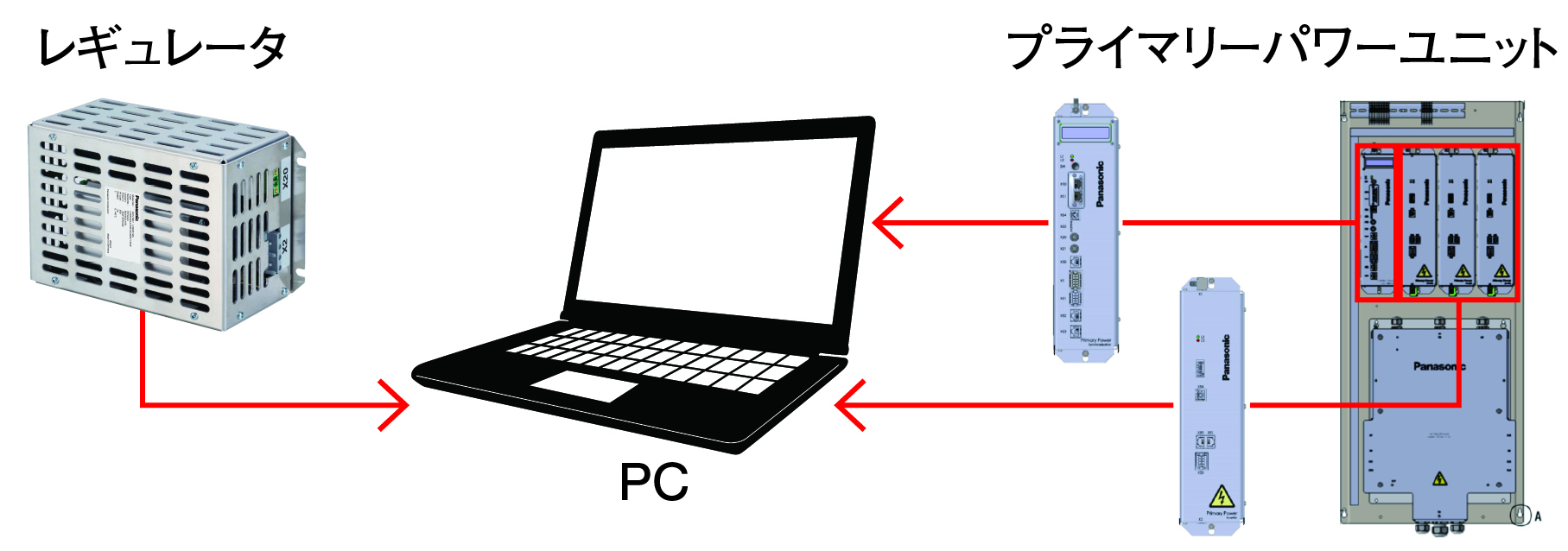

簡単なサービス・診断モジュール
サービス・診断モジュールでシステム全体の制御およびモニタリングが可能です。

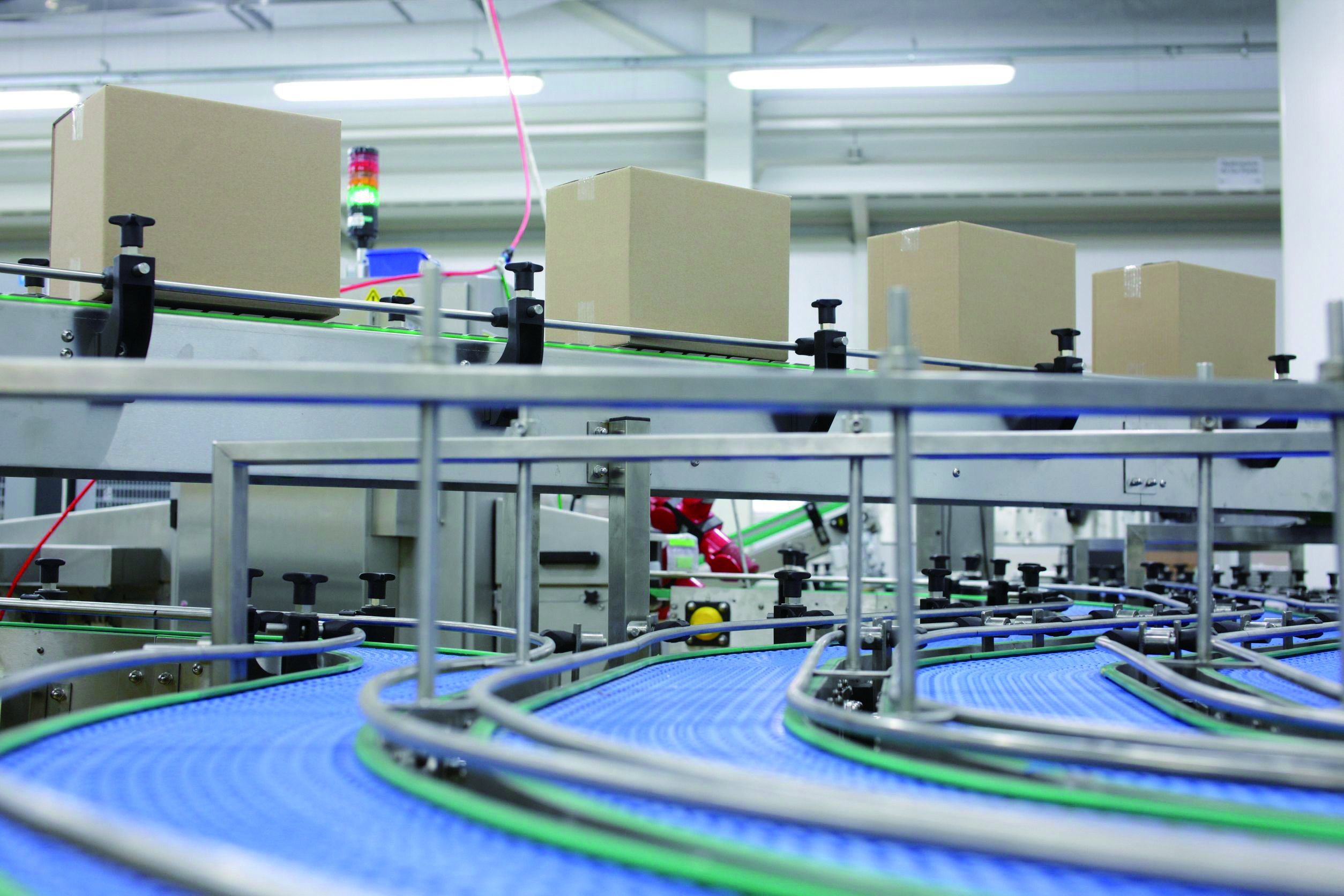

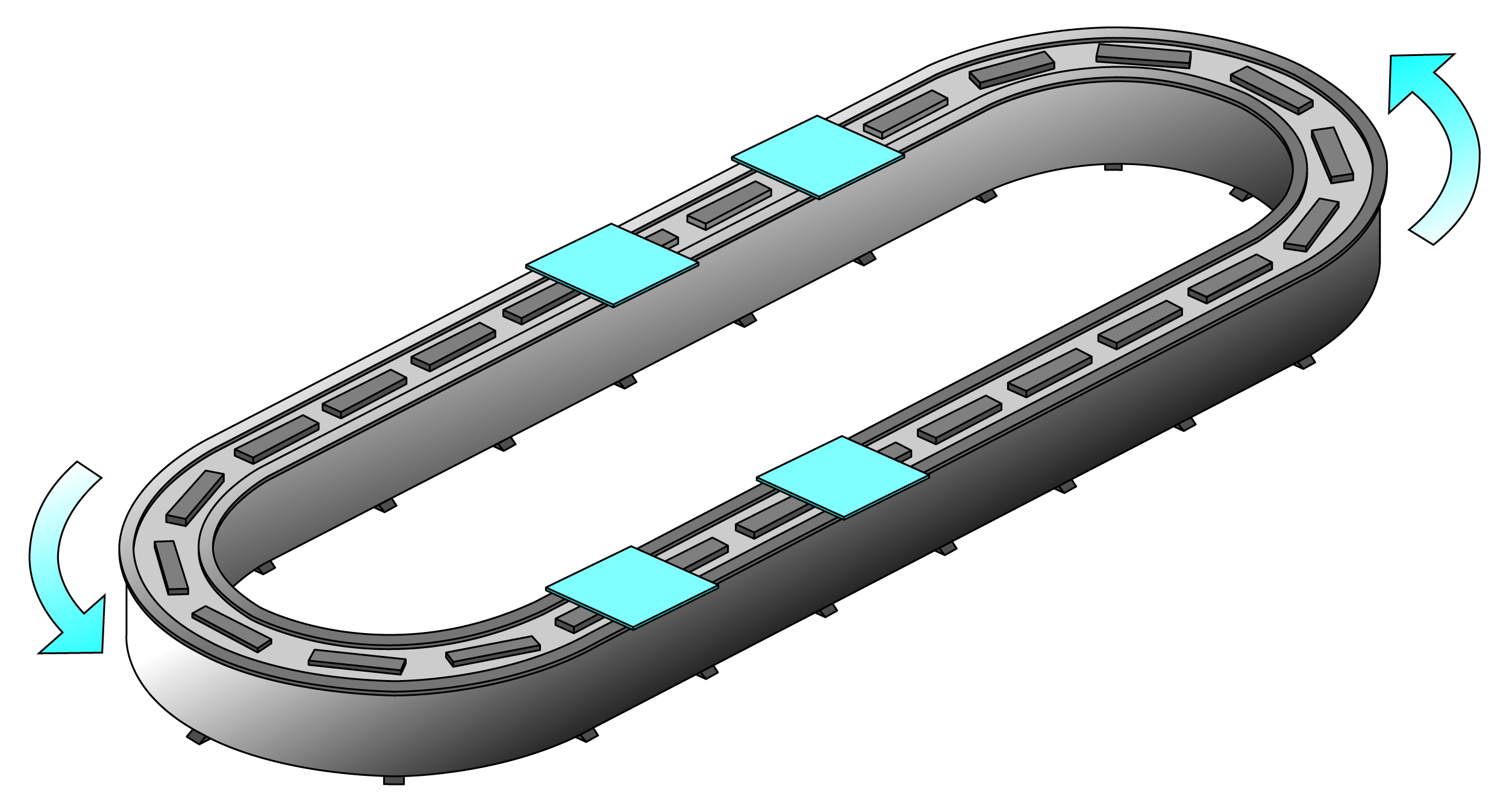

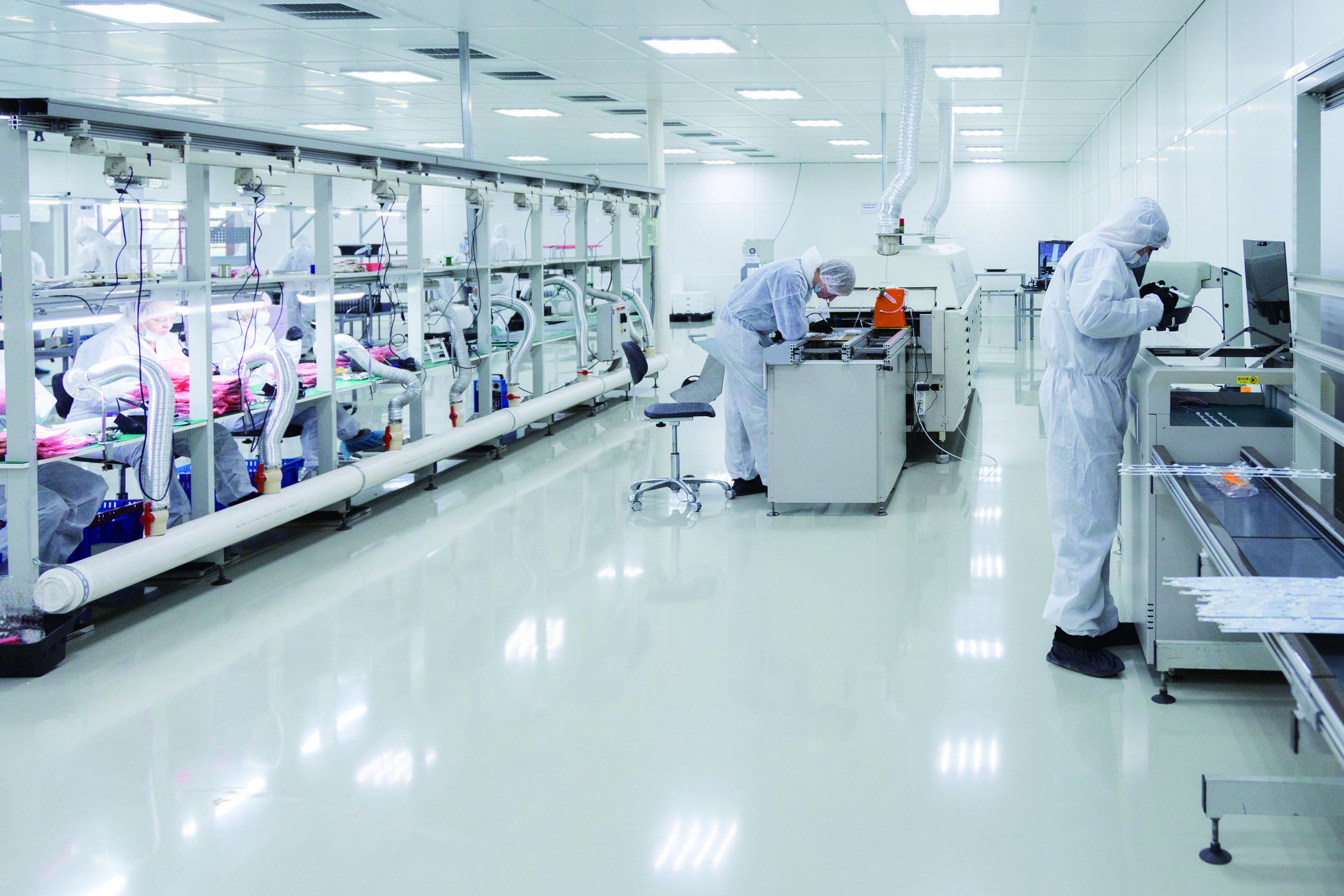

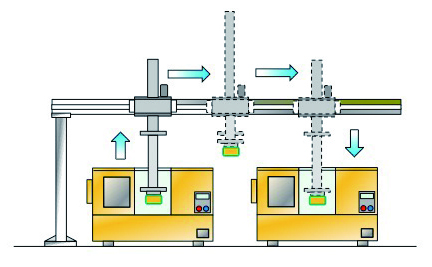

おすすめ用途
- ブラシ摩耗による環境への汚れなし
- メンテナンスフリー
- 高い稼働率
- 塵埃に対して影響なし
- 走行速度に制限なし
- メンテナンスフリー
- 高い稼働率
- 塵埃に対して影響なし
- 走行速度に制限なし
- メンテナンスフリー
- 高い稼働率
- 塵埃に対して影響なし
- ブラシ摩耗による環境への汚れなし
- メンテナンスフリー
- 高い稼働率
- 塵埃に対して影響なし
構成部材
プライマリーパワーユニットマスター・プライマリーパワーユニットスレーブ
プライマリーパワーユニットは一般の商用電源を140kHzの高周波電流に変換し、プライマリーパワーケーブルに45Aの一定電流を供給します。
- 注1）AC200Vでご使用する場合は、200V/400V変換の昇圧トランスが必要です。当社でも昇圧トランス（DHV1735、DHV1736）を品揃えしております。
- 注2）キャビネットは別途必要となります。詳細は当社へお問い合わせください。
- 注3）30kWにする場合は、拡張キット（DHV1741）が必要です。
- 注4）受注生産品（ご注文の前に必ずお打ち合わせが必要です）

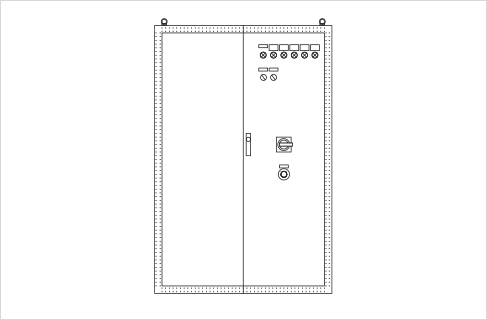

プライマリーパワーユニット キャビネット付
プライマリーパワーユニットを摩耗紛や塵埃から保護する、設置場所の環境に考慮したキャビネット付タイプです。
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
| 品番 | 容量 | 種類 | 定格 | 質量（Kg） |
|---|---|---|---|---|
| DHV1711 | 10kW | イーサネット仕様 |
|
295 |
| DHV1712 | 20kW | イーサネット仕様 |
|
440 |
| DHV1721 | 10kW | デジタルI/O仕様 |
|
295 |
| DHV1722 | 20kW | デジタルI/O仕様 |
|
440 |
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
トラックパワーリッツケーブル・トラックパワー同軸ケーブル
プライマリーパワーユニットからの電力を移動体に供給するために走行ラインへ敷設するリッツケーブルです。
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
トラックパワー同軸ケーブル
オープン価格
（プライマリーパワーユニットとトラックパワー給電ボックス間のケーブル）（定格:45A/140kHz）（径:17.3mm）（断面積:2×20㎟）（長さ:20m）（質量:8.2kg）
トラックパワー給電ボックス
プライマリーパワーユニットからのトラックパワー同軸ケーブルとトラックパワーリッツケーブル管の接続用ボックスです。
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
トラックパワー補償ボックス
長い走行ラインでのインダクタンス分を補償するために必要な補償ボックスです。
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
ケーブルクランプ・ケーブルクリップ
走行ラインでのトラックパワーリッツケーブルを固定する部材です。
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
コンパクトハンガー・スペースホルダー・ハンガースペーサー
走行ラインでのトラックパワーケーブルとケーブルクランプを支持する部材です。
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
ケーブルガイド・ケーブルガイド用スペーサー
走行ラインでのトラックパワーケーブルを補償ボックスへ接続する場合や終端部分でのトラックケーブル折り返しに使用する部材です。
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
ピックアップ・ピックアップケーブル
移動体に取付けたトラックパワーケーブルより受電し、後段の定電圧電源に電源を供給します。
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
ピックアップ U型
（定格:0.6kW）（最大出力:1.5kW）
ピックアップ E型
（定格:1.6kW）（最大出力:4.0kW）
低容量ピックアップU型（レギュレータ一体型）
（定格:0.1kW）（最大出力:0.15kW）
低容量ピックアップU型（レギュレータ一体型）
（定格:0.03kW）（最大出力:0.07kW）
ピックアップケーブル E型
ピックアップ
| 品番 | 種類 | 出力容量 | ケーブル長さ（L） | 定格 | 質量（Kg） |
|---|---|---|---|---|---|
| DHV1501 | U型 | 1.5kW | 0.5m |
|
2.0 |
| DHV1502 | U型 | 1.5kW | 1m |
|
2.1 |
| DHV1503 | U型 | 1.5kW | 1.5m |
|
2.1 |
| DHV1504 | U型 | 1.5kW | 2m |
|
2.2 |
| DHV1511 | E型 | 4.0kW | - |
|
5.3 |
ピックアップケーブル
| 品番 | 種類 | ケーブル長さ（L） | 定格 | 質量（Kg） |
|---|---|---|---|---|
| DHV1541 | E型 | 0.5m |
|
0.16 |
| DHV1542 | E型 | 1.5m |
|
0.33 |
| DHV1543 | E型 | 3.5m |
|
0.68 |
| DHV1544 | E型 | 5.5m |
|
1.02 |
低容量ピックアップ（レギュレータ一体型）
| 品番 | 種類 | 出力容量 | 出力電圧 | 質量（Kg） | |
|---|---|---|---|---|---|
| 定格 | 最大 | ||||
| DHV1505 | U型 | 0.1kW | 0.15kW | DC24V | 0.65 |
| DHV1506 | U型 | 0.03kW | 0.07kW | DC24V | 0.22 |
注）低容量ピックアップの周囲温度：5～40℃
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
レギュレータ
ピックアップから入力された電力を定電圧に抑制し、移動体負荷に電力を供給します。
注）受注生産品（ご注文の前に必ずお打ち合わせが必要です）
レギュレータ U型
レギュレータ E型
