導電性高分子ハイブリッドアルミ電解コンデンサ:ラインアップ

はじめに注意事項を必ずお読みください

シリーズ一覧

タイプ シリーズ データシート 画像 高温保証 定格電圧範囲
(V)
静電容量範囲
(μF)
定格リプル電流
(A)
サイズ
[øxL]
(mm)
AEC-Q200 特長
表面
実装形
ZA
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZA 105°C/10000h 25~80 10~330 0.75~2.5
(at 105°C)
5x5.8~10x10.2 準拠
  • 105°C 保証標準品
  • 高耐圧 (80V max)
ZC
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZC 125°C/4000h 25~80 10~330 0.5~2
(at 125°C)
5x5.8~10x10.2 準拠
  • 125°C 保証標準品
  • 高耐圧 (80V max)
ZK
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZK 125°C/4000h 25~35 33~470 0.75~2.8
(at 125°C)
5x5.8~10x10.2 準拠
ZKU
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZKU 125°C/4000h 25~35 39~560 0.75~2.8
(at 125°C)
5x5.8~10x10.2 準拠
  • 大容量 (ZK比較)
ZS
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZS 125°C/4000h 25~63 100~560 3~4
(at 125°C)
10x12.5, 10x16.5 準拠
ZU
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZU 135°C/4000h
125°C/4000h
25~63 100~560 4.6~5.8
(at 125°C)
10x12.5,
10x16.5
準拠
ZSU
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZSU 125°C/4000h 25~63 120~1000 3~4
(at 125°C)
10x12.5,
10x16.5
準拠
ZE
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZE 145°C/2000h
135°C/4000h
25~63 33~330 0.6~0.9
(at 145°C)
1.1~2
(at 135°C)
8x10.2, 10x10.2 準拠
  • 高耐熱 (145°C)
ZF
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZF 150°C/1000h 25~63 33~270 0.65~1
(at 150°C)
8x10.2, 10x10.2 準拠
  • 高耐熱 (150°C)
ZT
(高温リフロー対応)
導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 125°C/4000h 25~63 33~330 2.4~3.5
(at 125°C)
8x10.2, 10x10.2 準拠
  • 高リプル電流
ラジアル
リード形
ZA-A 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 105°C/10000h 25~80 22~330 1.4~2.5
(at 105°C)
8x9.5, 10x9.5 準拠
  • 105°C 保証標準品
  • 高耐圧(80V max)
ZC-A 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 125°C/4000h 25~80 22~330 1.05~2
(at 125°C)
8x9.5, 10x9.5 準拠
  • 125°C 保証標準品
  • 高耐圧(80V max)
ZK-A 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 125°C/4000h 25~35 180~470 2~2.8
(at 125°C)
8x9.5, 10x9.5 準拠
  • 大容量、高リプル電流 (ZC比較)
ZKU-A 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 125°C/4000h 25~35 220~560 2~2.8
(at 125°C)
8x9.5, 10x9.5 準拠
  • 大容量 (ZK比較)
ZS-A 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 125°C/4000h 25~63 100~560 3~4
(at 125°C)
10x11.7, 10x15.7 準拠
  • 大容量、高リプル電流 (ZC比較)
ZSU-A 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZSU-A 125°C/4000h 25~63 120~1000 3~4
(at 125°C)
10x11.7,
10x15.7
準拠
  • 大容量 (ZS 比較)
ZE-A 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 145°C/2000h
135°C/4000h
25~63 33~330 0.6~0.9
(at 145°C)
1.1~2
(at 135°C)
8x9.5, 10x9.5 準拠
  • 高耐熱(145°C)
ZF-A 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZF-A 150°C/1000h 25~63 33~270 0.65~1
(at 150°C)
8x9.5, 10x9.5 準拠
  • 高耐熱(150°C)
ZT-A 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 125°C/4000h 25~63 33~330 2.4~3.5
(at 125°C)
8x9.5, 10x9.5 準拠
  • 高リプル電流

体系図

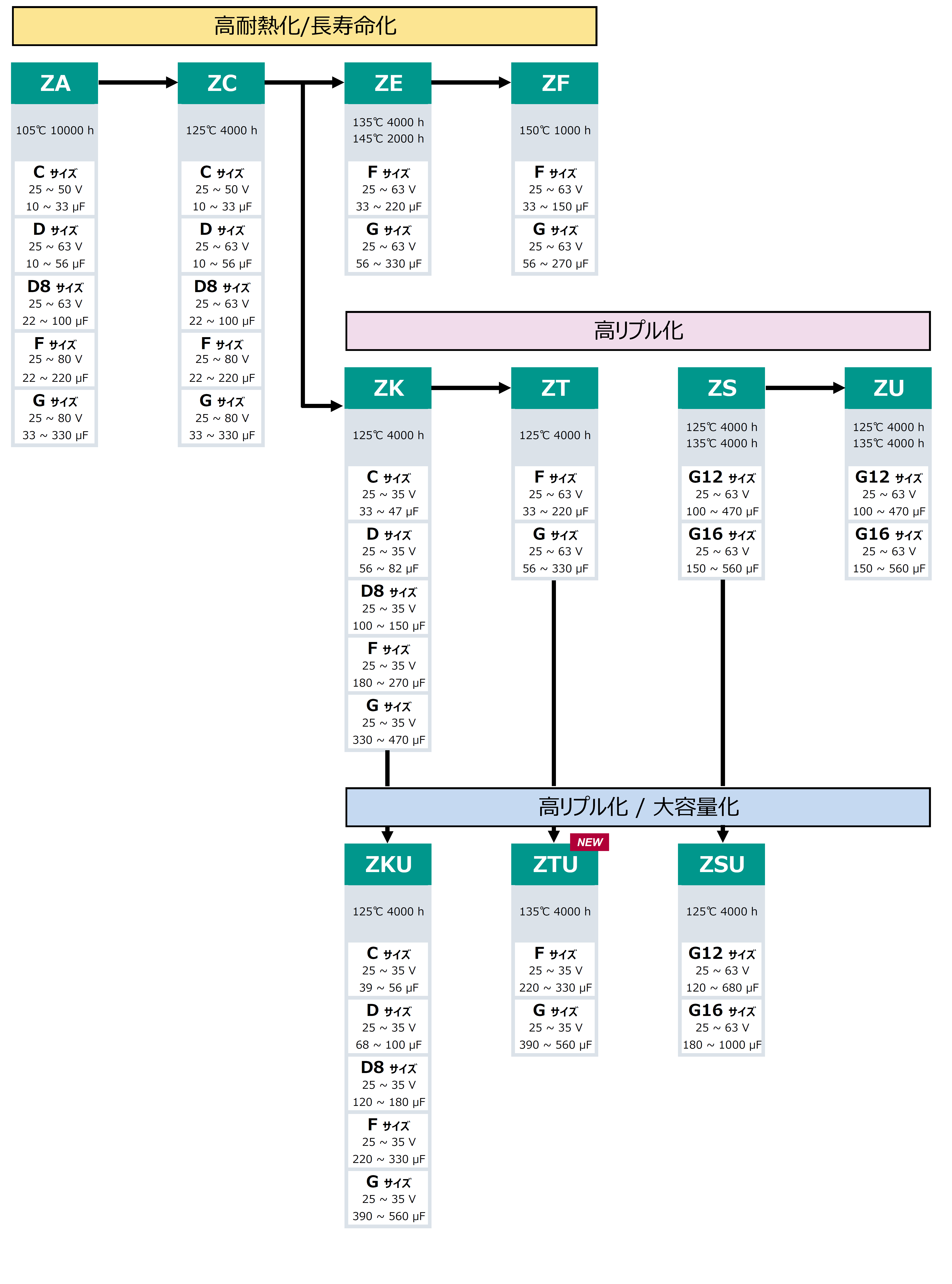

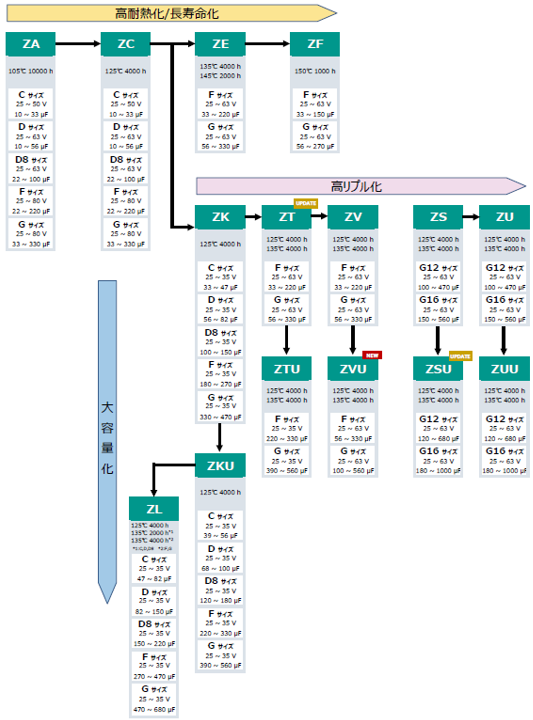

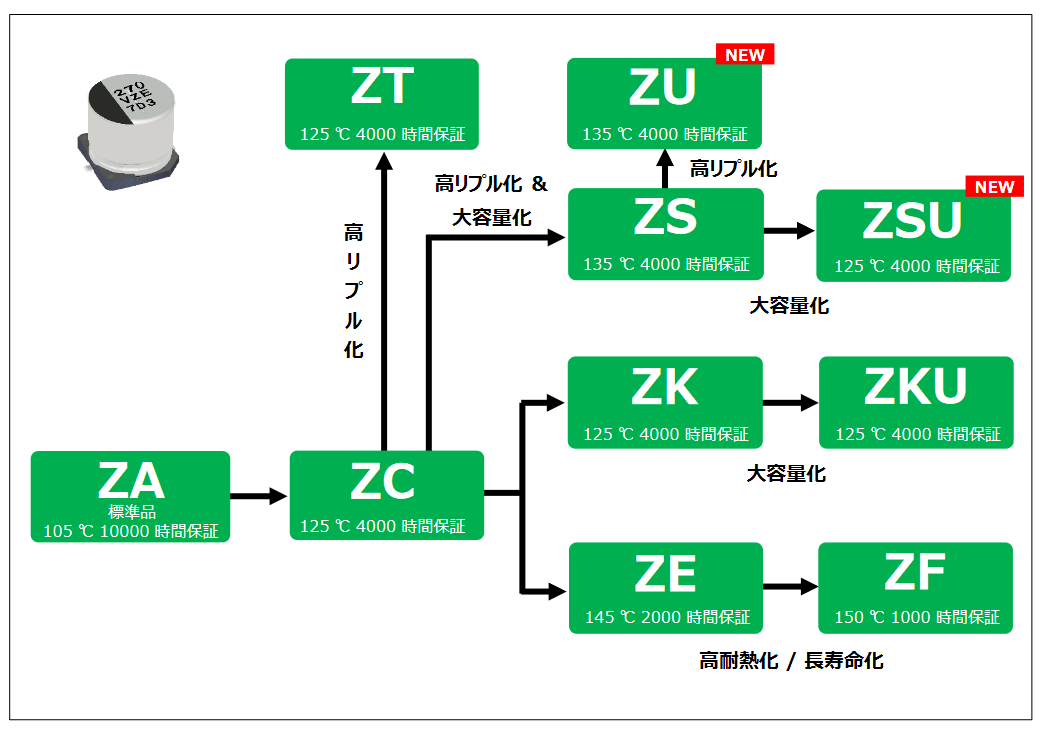

表面実装形

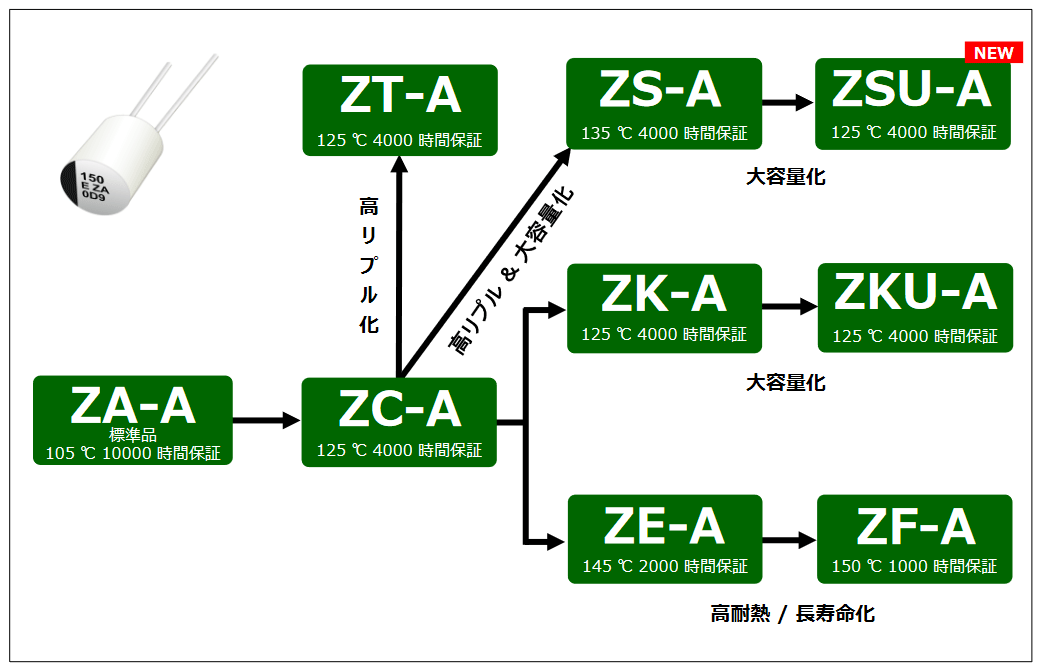

ラジアルリード形

形状寸法

表面実装形

  • 一般品
    hybridの一般寸法図
  • 耐振動品
    hybridの耐振構造図
単位:mm
寸法記号 サイズコード
C D D8 F G G12 G16
øD 5.0 6.3 6.3 8.0 10 10 10
L 一般品 5.8 5.8 7.7 10.2 10.2 12.5 16.5
耐振動品 - 6.1 8.0 10.5 10.5 12.8 16.8
A,B 5.3 6.6 6.6 8.3 10.3 10.3 10.3
H 6.5 max 7.8 max 7.8 max 10.0 max 12.0 max 11±0.2 11±0.2

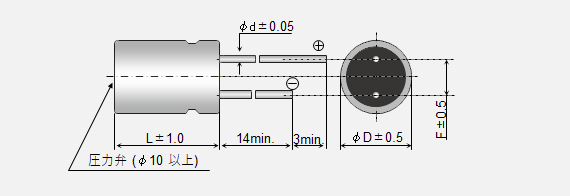

ラジアルリード形

単位:mm
寸法記号 サイズコード
F G G12 G16
øD 8.0 10.0 10.0 10.0
L 9.5 9.5 11.7 15.7
ød 0.6 0.6 0.8 0.8
F 3.5 5.0 5.0 5.0
