大画面対応タッチパネルセンサーフィルム

はじめに注意事項を必ずお読みください
拡大
静電容量方式 タッチパネルの大型化を実現
高感度で操作性に優れたタッチパネルを実現
大型ディスプレイの設計自由度の向上

機能フィルム

  • タッチパネル



  • X:CRA2E320CND1X
    Y:CRA2E320CND1Y
  • X:CRA2E420CND1X
    Y:CRA2E420CND1Y
  • X:CRA2E550CND1X
    Y:CRA2E550CND1Y
  • X:CRA2E650CND1X
    Y:CRA2E650CND1Y

用途

デジタルサイネージ、スマートTV、電子黒板、アミューズメント機器、ノートPC、タブレットなど

表面抵抗の比較

表面抵抗の比較

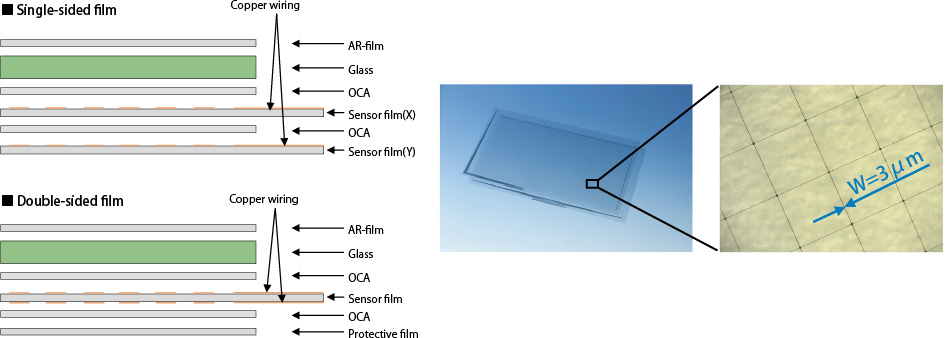

構成例

構成例

標準ラインアップ

品番 X:CRA2E320CND1X
Y:CRA2E320CND1Y
X:CRA2E420CND1X
Y:CRA2E420CND1Y
X:CRA2E550CND1X
Y:CRA2E550CND1Y
X:CRA2E650CND1X
Y:CRA2E650CND1Y
画面サイズ 16:9(インチ) 32 42 55 65
フィルム構成 片面(GFF) 片面(GFF) 片面(GFF) 片面(GFF)
電極数(本) Rx 93 134 174 198
Tx 53 76 98 112
電極ピッチ(mm) 7 7 7 7
電極メッシュ線幅(μm) 5 5 5 5
導体厚(μm) 2 2 2 2
最長配線抵抗(Ω) 290 650 750 1000
メッシュ部表面抵抗(Ω/□) 0.6 0.9 0.9 0.9
全光線透過率(%) 87≦ 87≦ 87≦ 87≦
ヘイズ(%) ≦2.0 ≦2.0 ≦2.0 ≦2.0
導体材質
基材種類 PET PET PET PET
基材厚み(μm) 100 100 100 100
フィルムサイズ(mm) 439×734 538.1×941.05 716.6×1233.97 838.9×1457.45

カスタム品対応

タイプ 片面(GFF) 両面(GF2)
導体材質
電極メッシュ線幅(μm) 5 4 3
導体厚み(μm) 2 2 0.5
最大画面サイズ 16:9(インチ) ~85 ~55 ~24

お客様のご要望にあわせ、フィルム設計からのカスタム品対応が可能です。
詳細は当社営業担当にお問合せください。

上記データは当社の実測値であり、保証値ではありません。
