| 画像 | カタログ | シリーズ | タイプ | 使用温度 範囲 (°C) |
インダクタンス (μH)*1 |
直流抵抗 at 20 ℃ (mΩ) |
定格電流(A)Typ. | サイズ [LxWxH] (mm) |
AEC-Q200 | |
|---|---|---|---|---|---|---|---|---|---|---|
| △T= 40 K*2 ( ) 内*3 |
△L= –30 %*4 | |||||||||
 |
 |
高飽和 Mシリーズ |
PCC-M0530M / M0540M | -40～+170 | 2.2～22.0 | 22.6～163.0 | 2.3～5.8 (1.9～4.8) |
3.1～10.8 | 5.0x5.5x3.0 5.0x5.5x4.0 |
準拠 |
| PCC-M0630M / M0645M | 0.68～47.0 | 6.3～210.0 | 2.2～12.0 (1.8～9.8) |
3.8～24.0 | 6.0×5.5×3.0 6.0×5.5×4.5 |
|||||
| PCC-M0754M / M0750M | 3.3～95.0 | 11.9～348.0 | 1.9～10.4 (1.4～8.3) |
3.5～14.4 | 7.0×7.5×5.4 7.0×7.5×5.0 |
|||||
| PCC-M0854M / M0850M | 2.5～100.0 | 7.6～302.0 | 2.1～14.0 (1.7～11.9) |
3.0～20.1 | 8.0×8.5×5.4 8.0×8.5×5.0 |
|||||
| PCC-M1054M / M1050M | 1.5～97.0 | 3.8～208.0 | 2.7～21.4 (2.2～17.9) |
3.0～35.1 | 10.0×10.7×5.4 10.0×10.7×5.0 |
|||||
| PCC-M1040ML / M1050ML / M1060ML | 0.33～14.0 | 1.08～28.0 | 7.9～37.1 (6.5～30.4) |
11.2～45.9 | 10.0×10.9×4.0 ～ 10.0×10.9×6.0 |
|||||
 |
|
高耐振動性 MSシリーズ (30～50G) 詳細はこちら |
PCC-M0754MS / M0854MS / M1050MS | -40～+170 | 0.68～44.0 | 1.66～102.0 | 4.1～32.3 (3.4～27.0) |
5.7～40.0 | 7.5×7.0×5.4 ～ 10.0x10.9x6.0 |
準拠 |
 |
|

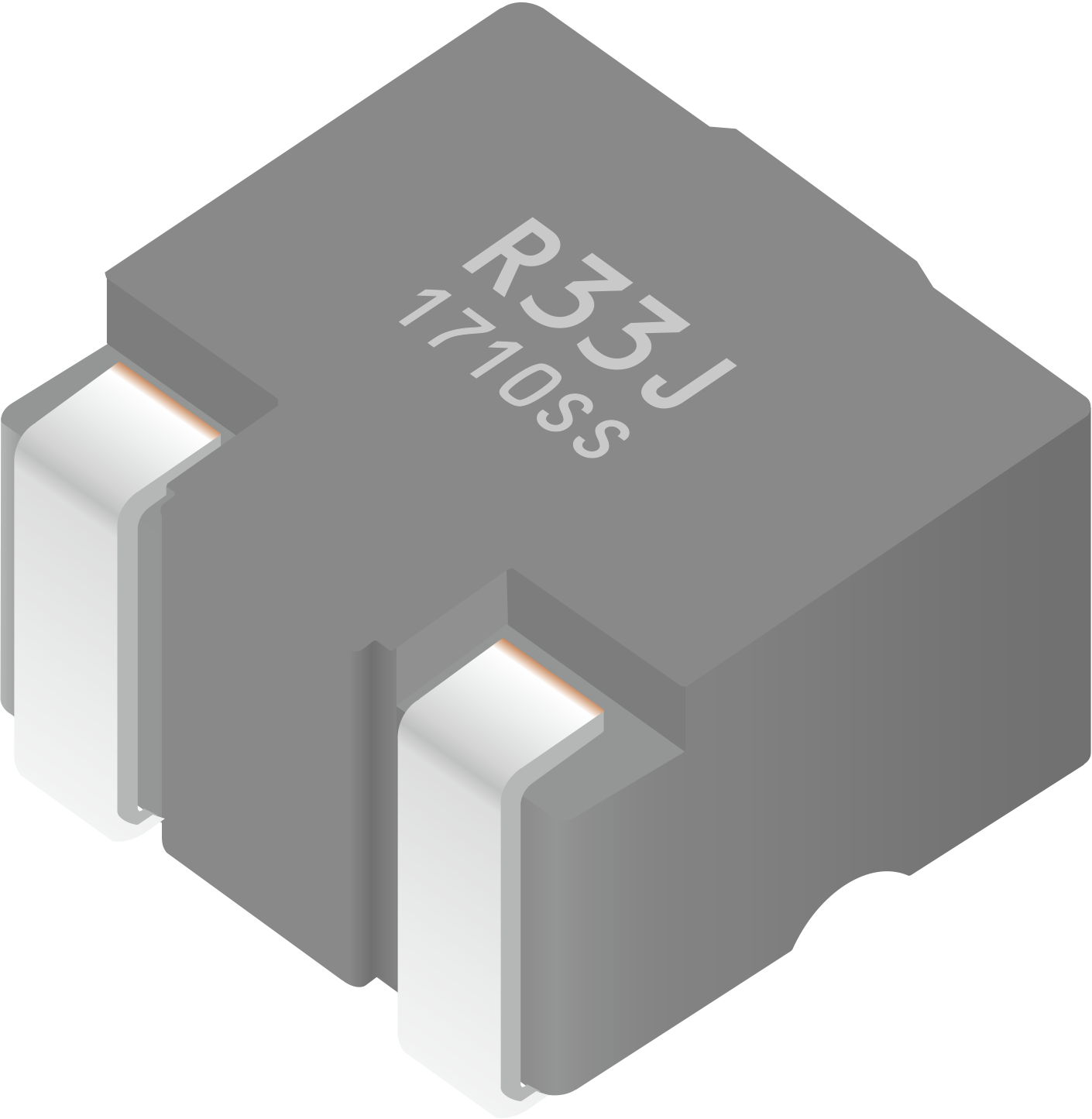

大電流 MFシリーズ 詳細はこちら |
PCC-M1280MF | -40～+160 | 0.33～4.7 | 0.7～4.9 | 20.2～53.5 (16.8～44.4) |
24.7～84.5 | 13.2×12.6×8.0 13.1×12.6×8.0 |
準拠 |
| PCC-M15A0MF | 0.33～4.7 | 0.42～3.1 | 31.0～83.0 (26.0～69.0) |
30.0～103.0 | 17.2×15.6×10.5 | |||||
 |
|
コスト パフォーマンス （低背） LPシリーズ |
PCC-M0530M-LP | -55～+170 | 0.105～22.0 | 1.52～165.0 | 2.2～22.7 (1.8～18.9) |
2.8～37.3 | 5.0×5.5×3.0 | 準拠 |
| PCC-M0630M-LP | 0.47～33.0 | 3.7～206.0 | 2.1～15.7 (1.7～12.8) |
3.0～20.0 | 6.0×6.4×3.0 | |||||
| PCC-M0840M-LP | 0.47～33.0 | 2.2～118.0 | 3.1～22.5 (2.6～19.2) |
4.7～37.2 | 8.0×8.5×4.0 | |||||
| PCC-M1040M-LP | 1.0～100.0 | 2.6～242.0 | 2.5～23.9 (2.0～19.6) |
3.5～34.6 | 10.0×10.7×4.0 | |||||
 |
|
コスト パフォーマンス （低DCR） LEシリーズ |
PCC-M0648M-LE | -40～+170 | 2.2～47.0 | 10.3～190.0 | 2.4～10.4 (1.9～8.1) |
3.3～13.0 | 6.0×6.4×4.8 | 準拠 |
| PCC-M0748M-LE | 0.47～47.0 | 3.3～148.6 | 2.9～19.8 (2.2～14.7) |
3.7～29.8 | 7.0×7.4×4.8 | |||||
 |
|
高周波低損失 Hシリーズ |
PCC-M0530M-H / M0630M-H | -40～+170 | 2.2～22.0 | 19.5～144.0 | 2.5～6.3 (2.1～5.2) |
4.0～9.0 | 5.0×5.5×3.0 6.0×6.5×3.0 |
準拠 |
 |
|
低DCR LLシリーズ 詳細はこちら |
PCC-M0750M-LL | -55～+155 | 0.22 | 0.71 | 44.0（32.0） | 63.7 | 7.0×7.9×5.0 | 準拠 |
 |
|
低コアロス ダストコア シリーズ |
PCC-D1413H (DUST) | -40～+150 | 36.0 | 25.8 | 6.9（-） | - | 13.2x14.7x13.1 | 準拠 |
*1: インダクタンスの測定周波数は100 kHz。
*2: 高放熱の多層基板 に実装し直流電流を流した時、 全体の温度上昇が40Kとなる電流の実力値。
*3: FR4 t=1.6 mm 4 層基板に実装し直流電流を流した時、全体の温度上昇が40K となる電流の実力値。
*4: 直流電流を流した時、初期L 値からインダクタンス変化が‒30 % となる電流値。
車載用パワーインダクタ パンフレット[PDF]
車載用途の高信頼性パワーインダクタ（メタルコンポジットタイプ）について、商品の特長や他社比較、車載要求に対する使用事例など優位性を詳しく解説しています。
