アルミ電解コンデンサ(表面実装形):ラインアップ

はじめに注意事項を必ずお読みください

シリーズ一覧

タイプ シリーズ データシート 高温保証 定格電圧
(V.DC)
静電容量
(μF)
サイズ [øxL]
(mm)
AEC-Q200 特長
TCU TCU
(高温リフロー対応)
125°C/3000h 10~35 220~680 8x10.2~10x10.2 準拠
  • 小形化 (TP 比較)
  • 高温リフロー対応
TC TC
(高温リフロー対応)
125°C/3000h 10~35 47~470 6.3x7.7~10x10.2 準拠
  • 高リプル電流 (TP 比較)
  • 高温リフロー対応
TQ TQ
(高温リフロー対応)
125°C/2000h 35 47~100 6.3x7.7 準拠
  • 小形化 (TK 比較)
  • 低 ESR (TP 比較)
  • 高温リフロー対応
TP TP
(高温リフロー対応)
125°C/2000~3000h 10~35 47~470 6.3x7.7~10x10.2 準拠
  • 低 ESR (TK 比較)
  • 高温リフロー対応
TP [中形品]
(高温リフロー対応)
125°C/3000~4000h 25~80 390~3300 16x16.5~18x21.5 準拠
  • 低 ESR (TK 比較)
  • 高温リフロー対応
  • [中形品]
TK TK 125°C/3000h 10~35 47~470 8x10.2~10x10.2 準拠
  • 低 ESR、長寿命
    (TG 比較)
TK [中形品]
(高温リフロー対応)
125°C/2000h 10~100 47~4700 12.5x13.5~18x16.5 準拠
  • 低 ESR、長寿命
    (TG 比較)
  • 高温リフロー対応
  • [中形品]
TG TG 125°C/1000~2000h 10~100 10~4700 8x6.2~18x16.5 準拠
  • 125°C standard
FKS FKS
(標準/高温リフロー対応)
105°C/2000h 6.3~100 10~1800 4x5.8~10x10.2 準拠
  • 小形化 (FK 比較)
  • 標準/高温リフロー対応
FKS [中形品]
(高温リフロー対応)
105°C/5000h 6.3~35 750~13000 12.5x13.5~18x21.5 準拠
  • 小形化 (FK 比較)
  • 高温リフロー対応
  • [中形品]
FN FN
(標準/高温リフロー対応)
105°C/2000h 6.3~100 10~1800 4x5.8~10x10.2 準拠
  • FK+FKS
  • 標準/高温リフロー対応
FT FT
(高温リフロー対応)
105°C/2000~5000h 6.3~50 10~2200 4x5.8~10x10.2 準拠
  • 小形化 (FK 比較)
  • 高温リフロー対応
FP FP
(高温リフロー対応)
105°C/2000h 6.3~50 10~1800 4x5.8~10x10.2 準拠
  • 低 ESR (FK 比較)
  • 高温リフロー対応
FK FK 105°C/2000~5000h 6.3~100 3.3~1500 4x5.8~10x10.2 準拠
  • インピーダンス・小形化
    (FC 比較)
FK
(高温リフロー対応)
105°C/2000h 6.3~35 4.7~1500 4x5.8~10x10.2 準拠
  • インピーダンス・小形化
    (FC 比較)
  • 高温リフロー対応
FK [中形品]
(高温リフロー対応)
105°C/5000h 6.3~100 47~6800 12.5x13.5~18x16.5 準拠
  • インピーダンス・小形化
    (FC 比較)
  • 高温リフロー対応
  • [中形品]
FC FC 105°C/1000h 6.3~50 1~1500 4x5.4~10x10.2 準拠
  • インピーダンス (HA 比較)
FC
(高温リフロー対応)
105°C/1000h 6.3~35 1~1500 4x5.4~10x10.2 準拠
  • インピーダンス (HA 比較)
  • 高温リフロー対応
HA HA 105°C/1000h 6.3~100 1~1500 4x5.4~10x10.2 準拠
  • 105°C 標準
HA
(高温リフロー対応)
105°C/1000h 6.3~50 1~1500 4x5.4~10x10.2 準拠
  • 105°C 標準
  • 高温リフロー対応
HB HB 105°C/2000h 4~50 1~470 4x5.8~10x10.2 準拠
  • 長寿命 (HA 比較)
HB
(高温リフロー対応)
105°C/2000h 6.3~50 1~1500 4x5.8~10x10.2 準拠
  • 長寿命 (HA 比較)
  • 高温リフロー対応
HC HC 105°C/3000~5000h 6.3~50 1~1000 4x5.8~10x10.2 準拠
  • 長寿命 (HB 比較)
HD HD
(高温リフロー対応)
105°C/5000h 6.3~100 1~1000 4x5.8~10x10.2 準拠
  • 長寿命 (HC 比較)
  • 高温リフロー対応
HD [中形品]
(高温リフロー対応)
105°C/5000h 6.3~35 680~7500 12.5x13.5~18x16.5 準拠
  • 長寿命 (HC 比較)
  • 高温リフロー対応
  • [中形品]
EB EB 105°C/3000~5000h 160~450 2.2~100 10x13.5~18x21.5 -
  • 高耐圧
S S 85°C/2000h 4~100 1~1500 4x5.4~10x10.2 準拠
  • 85°C 標準
S
(高温リフロー対応)
85°C/1000~2000h 6.3~50 1~1500 4x5.4~10x10.2 準拠
  • 85°C 標準
  • 高温リフロー対応

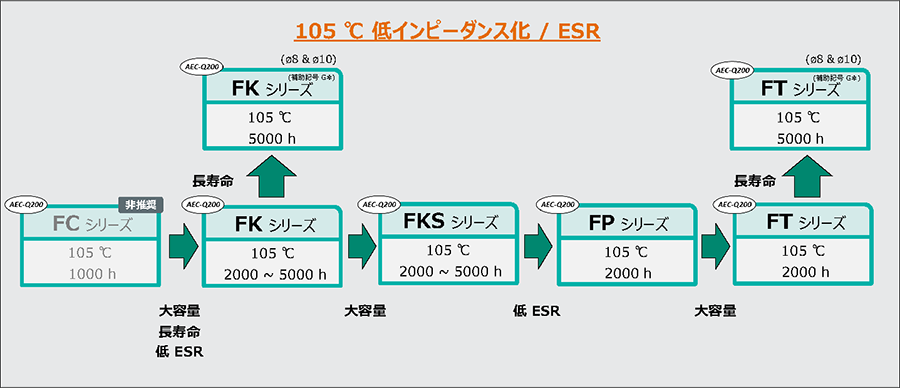

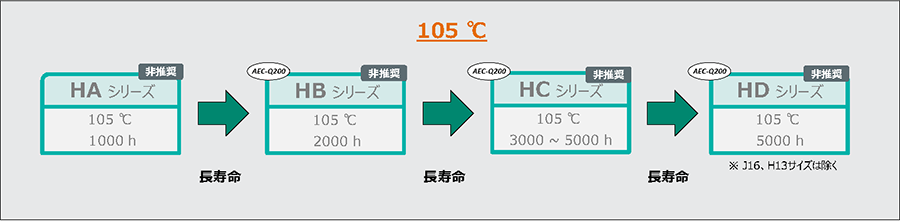

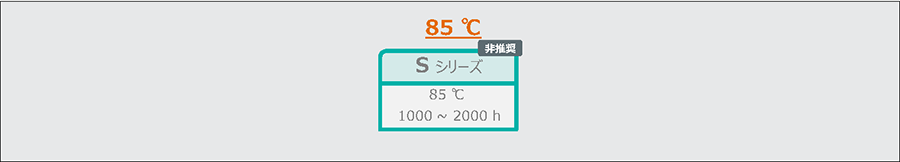

体系図

表面実装形

高耐熱化 / 長寿命

TCU
125°C
3000h

TC
125°C
2000~3000h

TQ
125°C
2000h

TP
125°C
2000 to 3000h

TK
125°C
3000h

TG
125°C
2000 to 2000h




インピーダンス化





HD
105°C
5000h


FN
105°C
2000h


HC
105°C
3000 to 5000h
EB
105°C
3000 to 5000h

FT
105°C
2000 to 5000h
FKS
105°C
2000 to 5000h


HB
105°C
2000h

HB
105°C
2000h

FP
105°C
2000h

FK
105°C
2000 to 5000h

FC
105°C
1000h

HA
105°C
1000h







S
85°C
1000 to 2000h
