基本性能の進化(NPM-WX,WXS)

NPM-WX,WXS モジュラーマウンター NM-EJM9D, NM-EJM2E

生産性・品質の向上

最高タクト:86 000cph
IPC9850(1608):64 500cph
装着精度:±25 μm

軽量16ノズルヘッドV2/軽量8ノズルヘッド/3ノズルヘッドV2/4ノズルヘッド

※:NPM-WX(軽量16ノズルヘッドV2 × 2ヘッド)のタクト

部品対応力の向上



基板対応力の向上

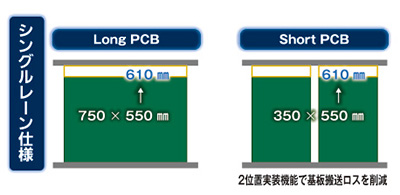

搬送可能な基板寸法の対応力を向上しました。(下図はNPM-W2比)

シングルレーン仕様

デュアルレーン仕様



供給ユニット汎用性の向上

NPM-W系の交換台車(30連)と、NPM-D系交換台車(17連)の搭載が可能に、併せて交換台車(17連)は
お客様サイドで新開発シングルトレイフィーダー(24品種)との交換も可能で、供給部の汎用性が向上しました。

交換台車(30連)、交換台車(17連)をシングルトレイフィーダー(24品種)と交換可能

自動テープスプラシングユニット

機種名:ATSU/品番:NM-EJW7A

8 mm幅テープ(紙/エンボス)のスプラシング作業を自動化します。



交換台車(30連)(17連)に搭載可能

テープフィーダー/薄型シングルフィーダー/オートロードフィーダー/シングルスティックフィーダー/3連スティックフィーダー/段積みスティックフィーダー(S)※/汎用転写ユニット

※部品サイズにより、別途Lサイズあり
